Motorola для объектов ТЭК Лукойла

Задача: Реализовать диспетчерскую связь на объекте

Проект оснащения завода радиостанциями Motorola

Motorola позволяет оснащать сложные объекты топливно-энергетического комплекса полноценными системами обеспечения безопасности и антитеррористической защищенности, поскольку ее оборудование полностью соответствует требованиям соответствующего постановления Правительства РФ №458 от 5 мая 2012 года. Компания Маринэк выполнила сложный комплекс работ по оснащению объектов ООО «Лукойл-Волгограднефтепереработка» коммуникационным оборудованием Motorola, полностью удовлетворив требованиям заказчика как с точки зрения функциональности поставленных систем, так и удовлетворения всех юридических аспектов применимости данного оборудования в конкретных условиях.

Motorola_Лукойл_12Инженеры компании Маринэк прибыли на объект 23 сентября 2019 года и, получив соответствующие пропуска, осмотрели объект в целом и места установки оборудования Моторола. На следующий день были проведены разметка крыши объекта и подготовка тросов для крепежа мачты, прокладка и распайка антенного кабеля, распайка системы питания радиостанции Motorola диспетчерского пункта объекта. Далее было осуществлено развертывание диспетчерского пункта №1, монтаж и установка его мачты на крыше.

В течение следующего дня осуществлена прошивка радиостанций Motorola и установка лицензий на диспетчерские пункты, прописывание радиостанций на диспетчерский пункт №1, добавление офлайн карты, проведена работа с дежурной сменой по ознакомлению с материально-технической частью с выездом на территорию завода для проверки связи в полевых условиях.

Motorola_Лукойл_9Специалистами Маринэк 27 сентября выполнена подготовка оттяжек, прошивка и прописывание радиостанций Motorola для диспетчерского пункта №2, осуществлены распайка системы питания радиостанции диспетчерского пункта, выезд на точку установки диспетчерского пункта №2, прокладка и распайка соответствующего антенного кабеля и монтаж следующей мачты. На следующий день установлена мачта, полностью развернут диспетчерский пункт №2. Радиостанции Motorola DM4601E в количестве четырех штук установлены на автомобилях: проложены кабели питания, антенные кабели, осуществлена распайка антенных разъемов и разъемов питания.

Инженеры Маринэк сдали выполненную работу 28 сентября. Монтаж и пусконаладка всего оборудования Motorola, Anli, Vega и др. выполнено согласно спецификации в полном объеме в сжатые сроки. Компания Маринэк является «золотым дилером» Моторола по итогам прошедших двух лет, ее специалисты обладают исключительным опытом работы по реализации проектов на базе оборудования Motorola. Оборудование связи Motorola имеет максимальное количество разрешительной документации на территории РФ, что позволяет использовать его в частности на сложных объектах транспортной инфраструктуры (в соответствии с постановлением Правительства РФ №969), топливно-энергетического комплекса (№458).

Обращаясь в компанию Маринэк, вы можете полностью рассчитывать на опыт ее инженеров, способность предложить исчерпывающее решение, удовлетворяющее вашим требованиям вне зависимости от сложности объекта и предполагаемых видов связи на его территории. Проконсультируйтесь с инженерами Маринэк при возникновении необходимости создать коммуникационное пространство на вашем предприятии. Ниже приводятся спецификация на поставку оборудования по данному контракту и фотографии с объекта.

   Оборудование Количество
1 Мобильная радиостанция Motorola DM4601E 403-470 МГц 25Вт 1000 кан. c GLONASS/Bluetooth/WiFi 4
2 Мобильная радиостанция Motorola DM4600E 403-470 МГц 40Вт 1000 кан. 1
3 Носимая радиостанция Motorola DP4401E 403-527МГц, 4В 32 кан., встроенный GLONASS/Bluetooth/WiFi. В комплект входит: антенна, PMNN4409 аккумулятор Li-Ion 2250мАч IP67, WPLN4255 Зарядное устройство Impres состоит из WPLN4226 и PS000037A01, клипса. 26
4 Антенна автомобильная Anli AW-6 VHF с магнитным основанием MC-1UHF 4
5 Антенна базовая Anli A-300MU 405-512 МГц / 10,0 dBi / 3,6м 1
6 Системный блок HP Pavilion 590-p0009ur i5 8400 (2.8)/8Gb/1Tb 7.2k/GTX1050 2Gb/DVDRW/CR/Win 10/WiFi/Km/b/Silver/Black Монитор AOC E2280SWHN, 21.5", Black Колонки SVEN 230, черный (SV-0110230BK) Микрофон SVEN MK-490 (SV-0430490) Звуковая карта Asus USB Xonar U3 1
7 SPTTE0001 Лицензия на SmartPTT Enterprise базовый пакет (1 диспетчерская консоль, 1 радиосервис, 10 абонентских лицензий, годовая подписка на обновления) 1
8 Абонентская лицензия SPTTL0100 Radio Licences 1-100 20
9 Motorola PMKN4012B Кабель USB для программирования радиостанций DP3000/4000/4000Ex 1
10 PMKN4010B Кабель для программирования мобильных р/ст DM3000/DM4000 и ретранслятора 1
11 SPTTD0001 Кабель подключения ПК- MotoTRBO для SmartPTT(USB+Аудио) 1
12 Кабель коаксиальный RG-58 C/U 50 Ом 1
13 Разъемы под кабель RG-58C/U 2 комплекта
14 Блок питания импульсный Vega PSS-825BB с переключением на резервное АКБ 1
15 Аккумулятор Delta 26 А/ч для источника бесперебойного питания 1
16 Мачта 14 м, алюминий, составная с необходимым комплектом оттяжеки креплений. 2 комплекта
17 Мобильная радиостанция Motorola DM4600E 403-470 МГц 40Вт 1000 кан. 2
18 Носимая радиостанция Motorola DP4401E 403-527МГц, 4В 32 кан., встроенный GLONASS/Bluetooth/WiFi. В комплект входит: антенна, PMNN4409 аккумулятор Li-Ion 2250мАч IP67, WPLN4255 Зарядное устройство Impres состоит из WPLN4226 и PS000037A01, клипса. 8
19 Антенна базовая Anli A-300MU 405-512 МГц / 10,0 dBi / 3,6м 2
20 Системный блок HP Pavilion 590-p0009ur i5 8400 (2.8)/8Gb/1Tb 7.2k/GTX1050 2Gb/DVDRW/CR/Win 10/WiFi/Km/b/Silver/Black Монитор AOC E2280SWHN, 21.5", Black Колонки SVEN 230, черный (SV-0110230BK) Микрофон SVEN MK-490 (SV-0430490) Звуковая карта Asus USB Xonar U3 1
21 SPTTE0001 Лицензия на SmartPTT Enterprise базовый пакет (1 диспетчерская консоль, 1 радиосервис, 10 абонентских лицензий, годовая подписка на обновления) 1
22 SPTTD0001 Кабель подключения ПК- MotoTRBO для SmartPTT(USB+Аудио) 1
23 Блок питания импульсный Vega PSS-825BB с переключением на резервное АКБ 1
24 Аккумулятор Delta 26 А/ч для источника бесперебойного питания 1

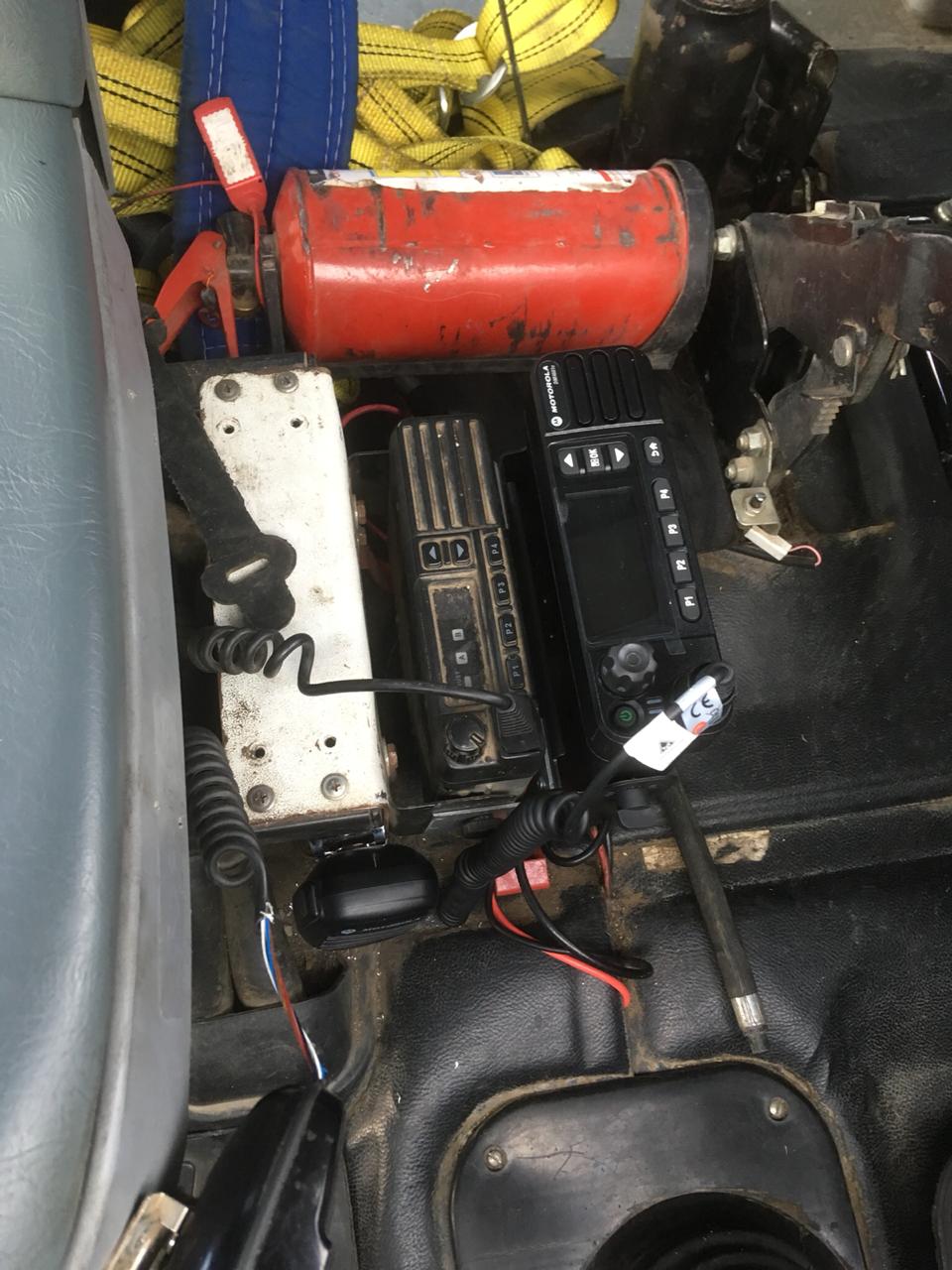

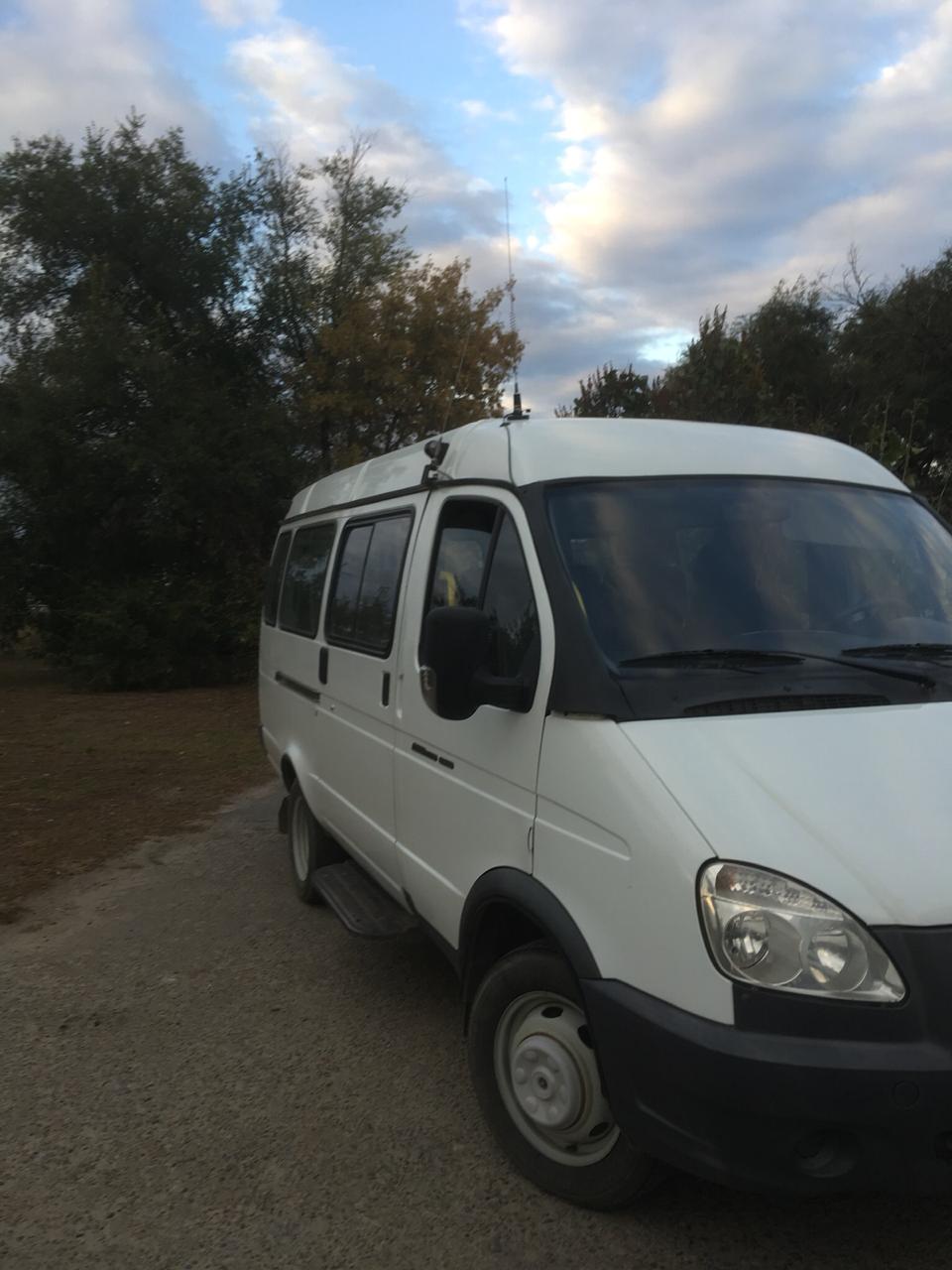

Motorola_Лукойл_1 Motorola_Лукойл_2

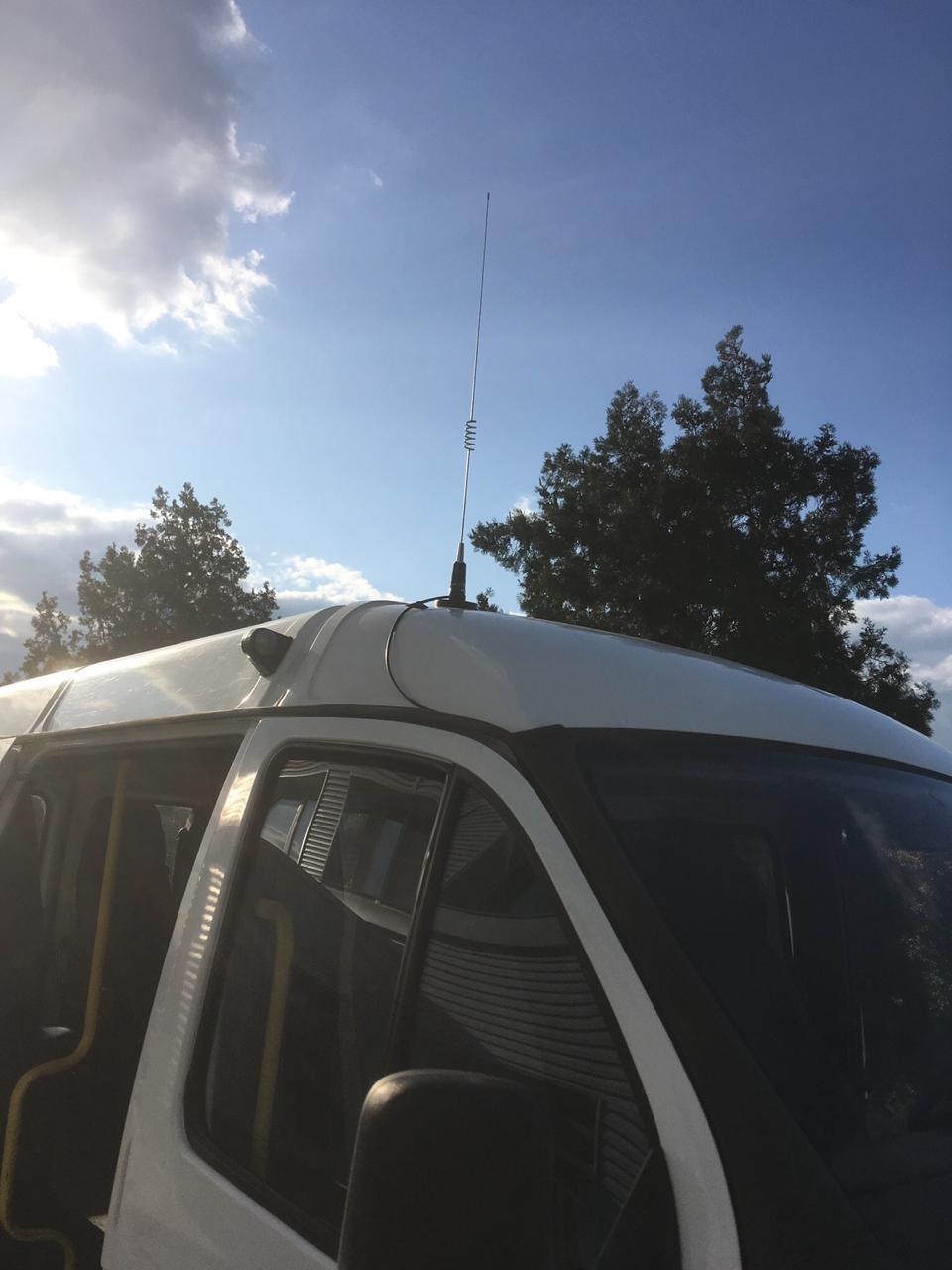

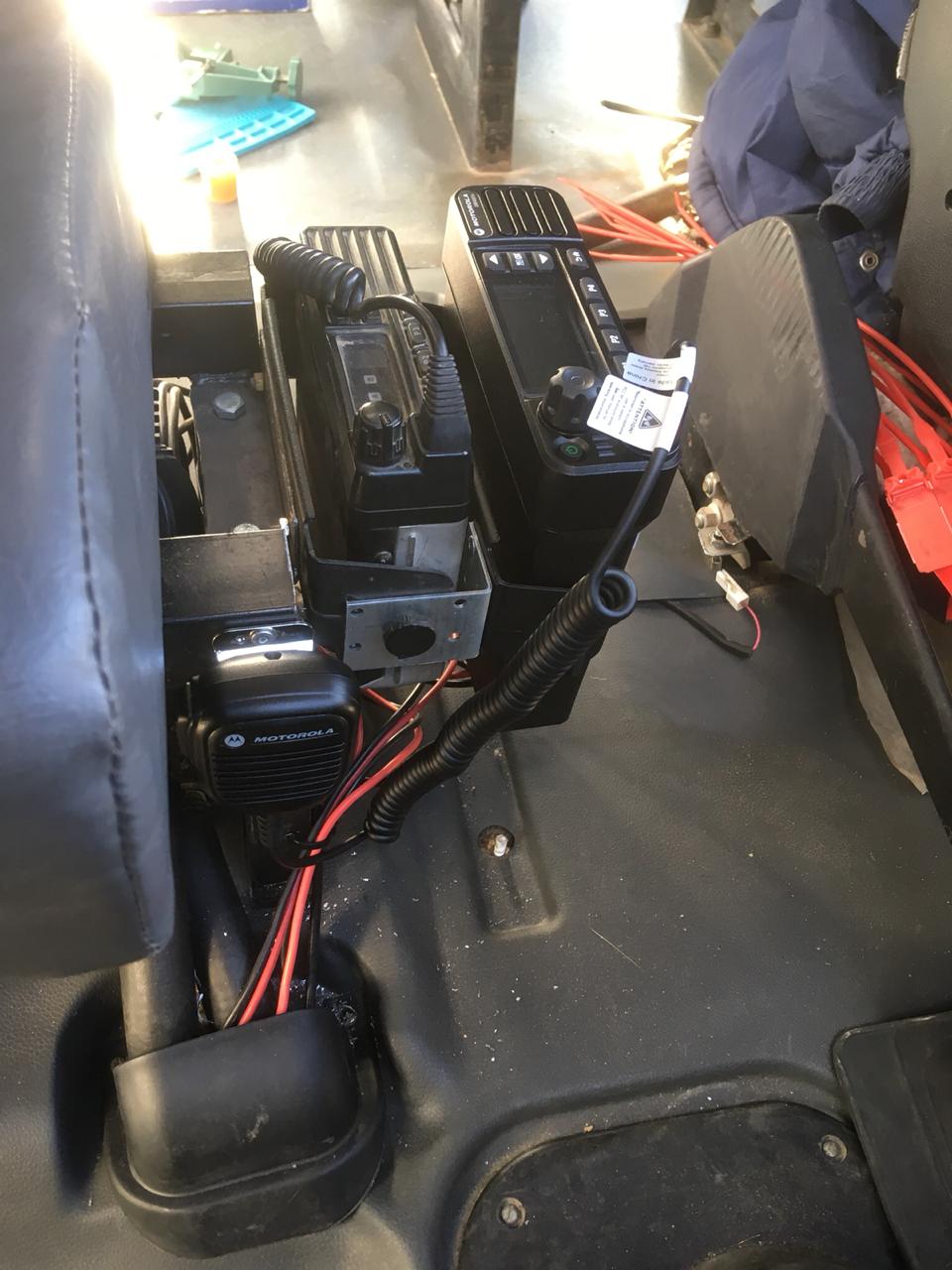

 Motorola_Лукойл_3 Motorola_Лукойл_4

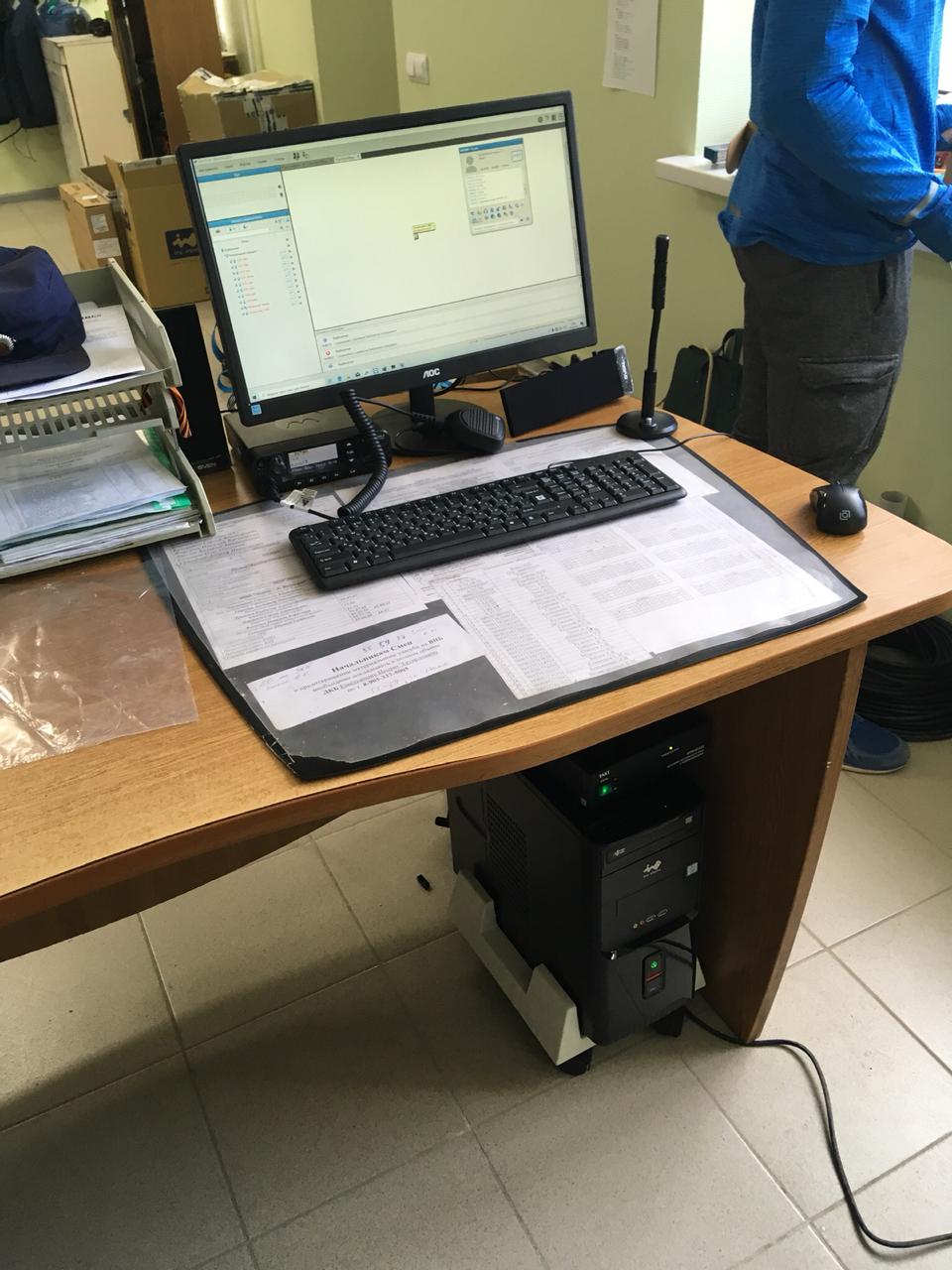

 Motorola_Лукойл_5 Motorola_Лукойл_8
Motorola_Лукойл_6
Motorola_Лукойл_7
Motorola_Лукойл_10
Motorola_Лукойл_11
