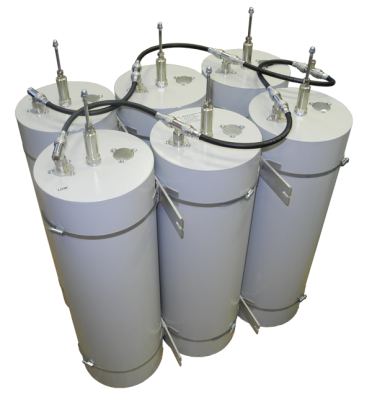

Радиал DPR8-6V
Дуплексер 140-174 МГц
|
Частотный диапазон
|
140-174 МГц |
|
Выходная мощность
|
(проходная) Не более 300 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |
Радиал DPR8-6V — полосно-режекторный шестибаночный дуплексер частотного диапазона 140-174 МГц. Дуплексер состоит из восьмидюймовых объемных резонаторов повышенной добротности.
В дуплексере предусмотрено три уровня настройки: величина разноса TX/RX, частота, уровень режекции и пропускания. Широкий диапазон рабочих температур позволяет использовать дуплексер Радиал DPR8-6V даже в неотапливаемых помещениях.
Радиал DPR8-6V предназначен для обеспечения дуплексного режима работы на одну антенну ретранслятора или радиостанции с высокой выходной мощностью. Дуплексер подходит для применения в условиях нестандартных разносов частоты. От дуплексеров, состоящих из пятидюймовых резонаторов, эта модель отличается тем, что может обеспечить дуплексную работы при меньшем частотном разносе.
Причины купить дуплексер Радиал DPR8-6V:
- Шестибаночный
- Минимальный разнос — 275 кГц
- Крепление в стойку
- Усиление — 8 дБи
Типовые амплитудно-частотные характеристики DPR8-6V:
|
Частотный диапазон
|
140-174 МГц |
|
Выходная мощность
|
(проходная) Не более 300 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |
|
Коэффициент усиления
|
8 дБи |
|
Длина волны
|
(резонатора) 1/4λ |
|
Полоса пропускания
|
КСВ: Не хуже 1,5 |
|
Рабочая температура
|
-30 ~ +60 °С |
|
Размеры
|
800x480x640 мм; Диаметр резонаторов: 206 мм (8") |
|
Масса
|
21,7 кг |
|
Дополнительная информация
|
Потери (с подстройкой): Не более 2,2 дБ; Минимальный разнос TX/RX: 0,275 МГц; Изоляция: Не хуже 95 дБ; Крепление в 19" стойку: Да |
