Радиал DPRE5-6VH
Дуплексер 152-174 МГц
|
Частотный диапазон
|
152-174 МГц |
|
Выходная мощность
|
(проходная) Не более 300 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |

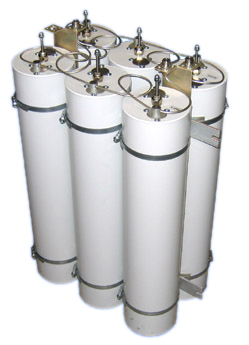

Радиал DPRE5-6VH — полосно-режекторный шестибаночный дуплексер частотного диапазона 152-174 МГц из серии эконом-устройств. Модели "Эконом" от компании Радиал отличаются от других дуплексеров этого же производителя тем, что в них используются цельнопаянные узлы вместо коаксиальных тройников.
Конструкция дуплексера
Дуплексер состоит из шести пятидюймовых резонаторов. Сплав "Инвар", используемый при конструировании фильтра, обеспечивает высокую термостабильность. Из этого же сплава выполнены части тубулярного конденсатора. Резонаторы дуплексера являются резонаторами высокой добротности, обеспечиваемой применением чистой электротехнической мети и серебрением контактных частей.
Использование дуплексера
Настраивается дуплексер с помощью современных сетевых анализаторов спектра Agilent Technologies и Rohde & Schwarz.
Модель Радиал DPRE5-6VH подойдет для постройки любительского ретранслятор на двухметровом диапазоне. Дуплексер обеспечит качественную работу репитера.
Причины купить дуплексер Радиал DPRE5-6VH:
- Шестибаночный
- Минимальный разнос 400 кГц
- Крепление в стандартную 19" стойку
- Усиление 5 дБи
Цена, характеристики, внешний вид и комплектация товара могут быть изменены без предварительного уведомления.
|
Частотный диапазон
|
152-174 МГц |
|
Выходная мощность
|
(проходная) Не более 300 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |
|
Коэффициент усиления
|
5 дБи |
|
Длина волны
|
(резонатора) 1/4λ |
|
Полоса пропускания
|
КСВ: Не хуже 1,5 |
|
Рабочая температура
|
-30 ~ +60 °С |
|
Размеры
|
800x480x265 мм; Диаметр резонаторов: 128 мм (5") |
|
Масса
|
12,2 кг |
|
Дополнительная информация
|
Потери (с подстройкой): Не более 2 дБ; Минимальный разнос TX/RX: 0,4 МГц; Изоляция: Не хуже 95 дБ; Крепление в 19" стойку: Да |
