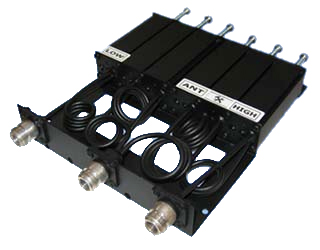

Радиал MDF1-6VH8/10
Дуплексер 152-172 МГц
|
Частотный диапазон
|
152-174 МГц |
|
Выходная мощность
|
(проходная) Не более 50 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |
Радиал MDF1-6VH8/10 — мобильный дуплексный фильтр с частотным разносом 8-10 МГц, работающий в диапазоне частот 152-174 МГц. Данное устройство относится к дуплексерам, способным обеспечить одновременную работу мобильной станции на одну антенну.
Малогабаритный дуплексер Радиал MDF1-6VH8/10 изготовлен на шестизвенных резонаторах по режекторной схеме. Устройство обеспечивает полнодуплексный режим работы мобильных радиостанций при минимальных потерях и стандартной выходной мощности в 50 Вт.
Благодаря малым габаритам и весу дуплексер Радиал MDF1-6VH8/10 может быть закреплен в одном корпусе с с радиостанциями. Следует учитывать, что подобные дуплексеры малоэффективны при использовании их в местах с сомнительной ЭМС и на базовых станциях.
Причины купить дуплексер Радиал MDF-6VH8/10:
- Разнос частот: 8-10 МГц
- Диапазон частот: 152-174 МГц
- Широкий диапазон рабочих температур
- Малый размер
Типовые амплитудно-частотные характеристики MDF1-6VH8/10:
|
Частотный диапазон
|
152-174 МГц |
|
Выходная мощность
|
(проходная) Не более 50 Вт |
|
Разъемы
|
N-мама |
|
Сопротивление антенны
|
50 Ом |
|
Коэффициент усиления
|
1 дБи |
|
Полоса пропускания
|
Потери (с подстройкой): Не более 1,3 дБ; КСВ: Не хуже 1,5 |
|
Рабочая температура
|
-30 ~ +50°С |
|
Размеры
|
225х156х32 мм |
|
Масса
|
0,93 кг |
|
Дополнительная информация
|
Минимальный разнос TX/RX: 8-10 МГц; Изоляция: Не хуже 80 дБ, типовая 90 дБ |
