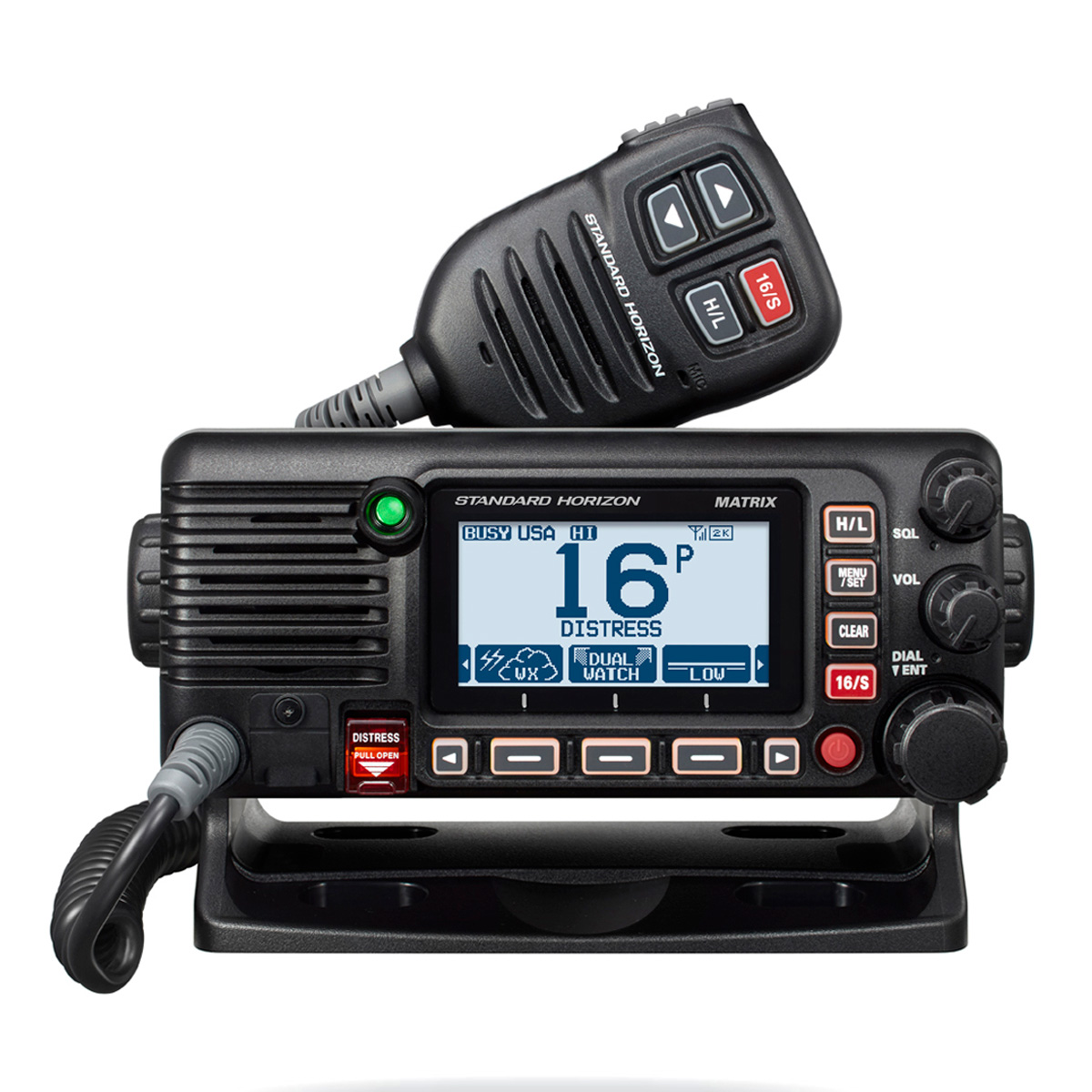

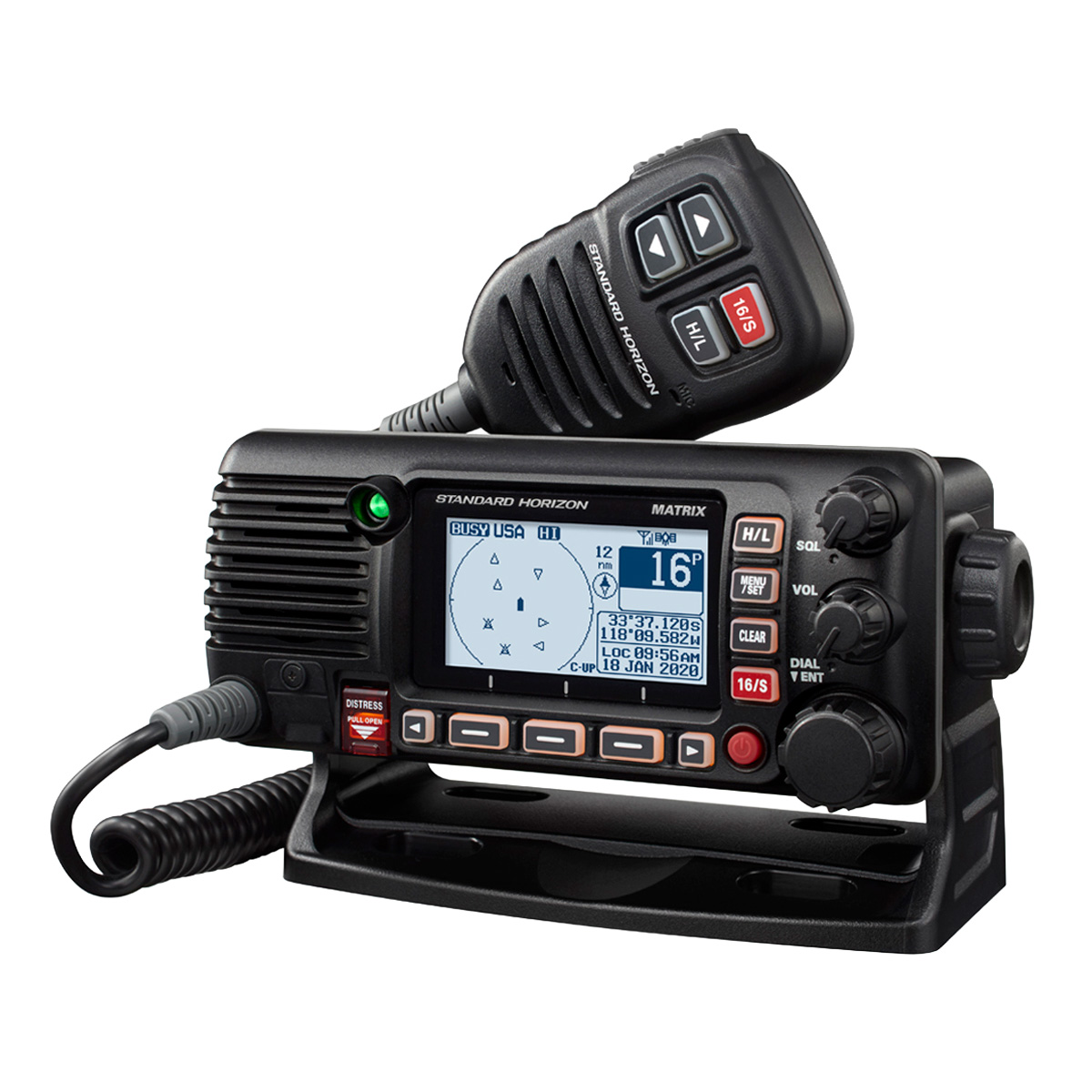

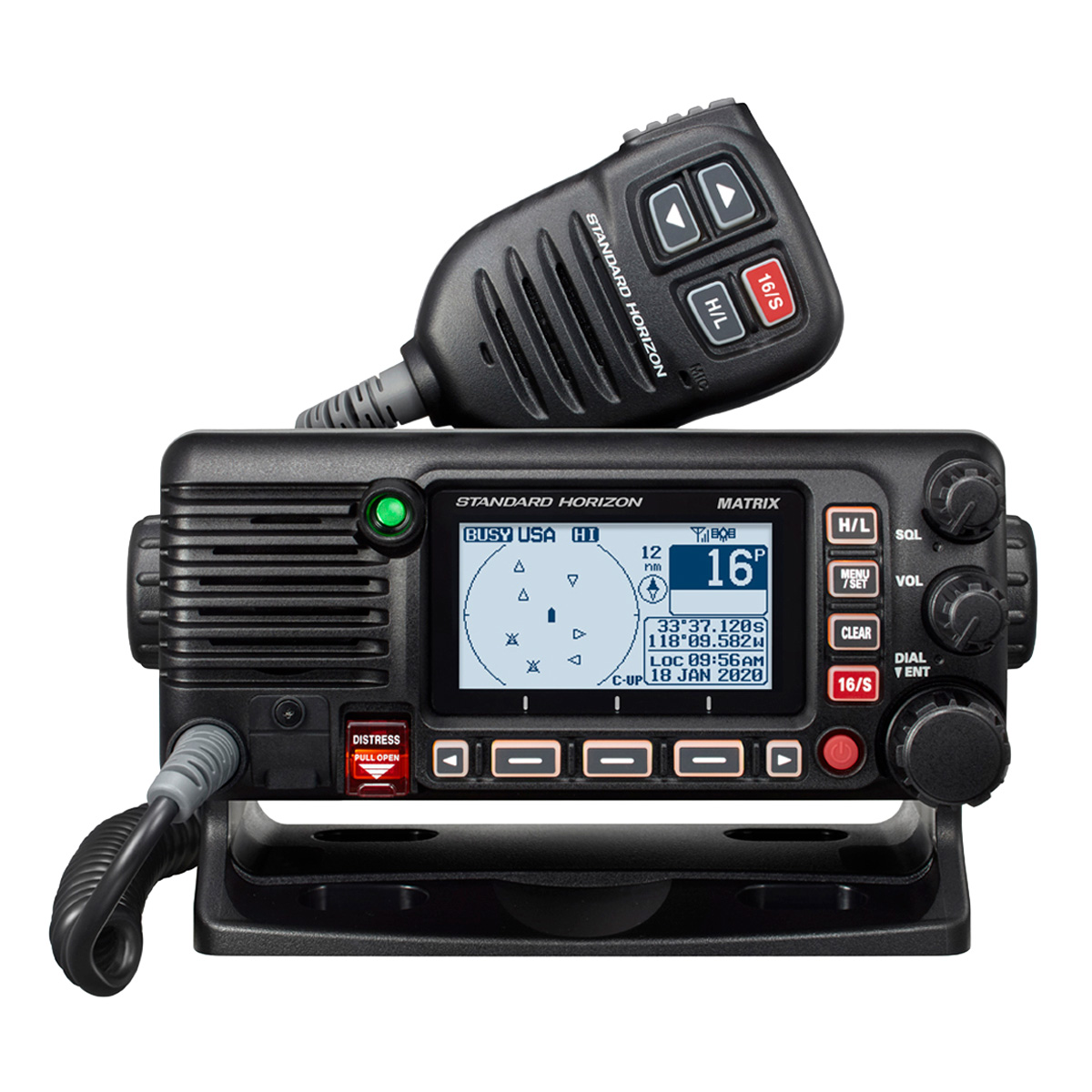

Standard Horizon GX2410GPS/E бортовая морская радиостанция

Ключевые особенности

• Максимальная выходная мощность — 25 Вт.
• Переключение мощности передатчика — 25 / 1 Вт.
• Морской VHF-диапазон: 156,025–161,600 МГц на передачу и 156,050–163,275 МГц на приём.
• Встроенный 66-канальный GPS-приёмник.
• Встроенный двухканальный AIS-приёмник.
• DSC Class D с отдельным приёмником канала 70.
• Полноточечный Dot Matrix LCD-дисплей 222 × 122 пикселя.
• Поддержка NMEA 2000 и NMEA 0183.
• Отображение информации об AIS-целях: MMSI, позывной, название судна, пеленг, расстояние, курс и скорость.
• Контроль CPA/TCPA и предупреждение о возможном сближении.
• GPS-компас и навигация по путевым точкам.
• До 250 путевых точек и 30 маршрутов.
• Функция MOB — «человек за бортом».
• Программируемое и приоритетное сканирование, Dual Watch и Triple Watch.
• До 10 избранных каналов.
• PA/Loud Hailer мощностью 30 Вт с предустановленными туманными сигналами.
• Встроенный голосовой скремблер с 32- и 4-кодовыми режимами; активация требует программирования дилером.
• Возможность подключения дополнительной станции RAM4 или RAM4X.
• Защита корпуса IPX8.
• Поддержка ATIS для европейских внутренних водных путей.

Сферы применения

• Морской транспорт.
• Катера и яхты.
• Профессиональная эксплуатация судов.
• Связь между судами.
• Связь с береговыми и портовыми службами.
• Навигационное обеспечение судна.
• Контроль окружающих судов по AIS.
• Использование в составе судовой системы связи и навигации.
• Эксплуатация на европейских внутренних водных путях с поддержкой ATIS.

Функции

• Передача и приём в морском VHF-диапазоне.
• Переключение мощности передатчика 25 / 1 Вт.
• DSC Class D.
• Постоянный приём DSC на отдельном канале 70.
• DSC-вызовы бедствия, индивидуальные, групповые и общесудовые вызовы.
• Запрос и передача координат через DSC.
• Встроенная GPS-навигация.
• Отображение координат, времени, курса COG и скорости SOG.
• Двухканальный приём AIS.
• Отображение данных AIS-целей.
• Прямой DSC-вызов выбранного судна через данные AIS.
• CPA/TCPA — контроль опасного сближения.
• GPS-компас.
• Создание и сохранение до 250 путевых точек.
• Работа с маршрутами, до 30 маршрутов.
• Навигация к путевым точкам и полученным DSC-позициям.
• MOB — сохранение местоположения человека за бортом и навигация к нему.
• Group Monitor.
• Программируемое и приоритетное сканирование.
• Dual Watch и Triple Watch.
• Быстрый доступ к каналам 16 и 9.
• Сохранение до 10 избранных каналов.
• Обмен навигационными данными по NMEA 0183.
• Подключение к сети NMEA 2000.
• ATIS.
• Ночной режим дисплея.
• PA/Loud Hailer мощностью 30 Вт.
• Предустановленные туманные сигналы и функция прослушивания.
• Подключение дополнительной станции RAM4/RAM4X.
• Интерком между основной и дополнительной станцией.
• Голосовой скремблер.

Технические характеристики

• Тип: бортовая морская VHF-радиостанция
• Диапазон передачи: 156,025–157,425 МГц
• Диапазон приёма: 156,050–163,275 МГц
• Максимальная выходная мощность: 25 Вт
• Выходная мощность: 25 / 1 Вт
• Количество каналов: все международные, американские и канадские морские каналы в зависимости от региональной настройки
• Шаг сетки частот: 25 кГц
• Модуляция: FM
• Тип излучения: 16K0G3E — голос; 16K0G2B — DSC
• Дисплей: полноточечный Dot Matrix LCD
• Разрешение дисплея: 222 × 122 пикселя
• Размер дисплея: 66 × 36 мм
• ЦИВ / DSC: Class D
• Стандарт DSC: ITU-R M.493
• Отдельный приёмник: канал 70
• Чувствительность: 0,30 мкВ при 12 дБ SINAD
• Чувствительность AIS: 0,5 мкВ при 12 дБ SINAD
• Чувствительность шумоподавителя: 0,13 мкВ
• Избирательность по соседнему каналу: 80 дБ для голосовой связи; 75 дБ для DSC
• Подавление интермодуляционных искажений: 80 дБ для голосовой связи; 75 дБ для DSC
• Звуковой выход: 10 Вт на внешний динамик 8 Ом
• Стабильность частоты: ±0,0003 %
• Сопротивление антенны: 50 Ом
• Максимальная девиация: ±5 кГц
• GPS: встроенный, 66 каналов
• Чувствительность GPS: менее −147 dBm
• Время определения координат: около 1 мин при холодном старте; около 5 с при тёплом старте
• GPS-датум: WGS84
• AIS: встроенный двухканальный приёмник
• Частоты AIS: 161,975 МГц и 162,025 МГц
• NMEA: NMEA 2000 и NMEA 0183
• NMEA 2000 LEN: 1
• Питание: 13,8 В DC
• Рабочее напряжение: 11–16,5 В
• Потребление в режиме ожидания: 0,55 А
• Потребление при приёме: 0,9 А
• Потребление при передаче: 5,0 А при 25 Вт; 1,0 А при 1 Вт
• Защита от воды и пыли: IPX8
• Глубина погружения: до 1,5 м в течение 30 минут
• Рабочая температура: −20…+60 °C
• Размеры: 180 × 80 × 152,6 мм
• Размеры для встраиваемого монтажа: 161 × 65 × 157 мм
• Масса: около 1,5 кг
• Путевые точки: до 250
• Маршруты: до 30
• Индивидуальный справочник DSC: до 100 записей
• Групповой справочник DSC: до 30 групп
• Дополнительная информация: ATIS, AIS SART, CPA/TCPA, MOB, GPS-компас, PA/Loud Hailer 30 Вт, RAM4/RAM4X.

Комплектация

• Радиостанция Standard Horizon GX2410GPS/E
• Монтажный кронштейн
• Монтажные ручки
• Комплект крепежа
• Кабель питания с предохранителем 6 А
• Руководство пользователя
• Гарантийный талон.
