Мобильный программно-аппаратный комплекс связи МПАКС «КОРСАР 20.20.2»

Мобильный программно-аппаратный комплекс (МПАКС) «Корсар 20.20.2» представляет собой автономное решение, спроектированное для создания защищенной локальной сети.

Разработанный ГК «Маринэк» программно-аппаратный комплекс, предназначен для работы при ограниченном энергопотреблении. МПАКС может использоваться в условиях полного отсутствия традиционных каналов связи.

Корсар 20.20.2 обеспечивает оперативную интеграцию тактических подразделений, передвижных штабов и полевых операторов. Программно-аппаратный комплекс поддерживает передачу данных, радиосвязь и телефонную связь через закрытое соединение между подразделениями.

Мобильный комплекс связи и коммутации обеспечивает закрытую и надежную связь независимо от географического положения и удаленности. Корпус разработан с учетом требований максимальной эксплуатации в полевых, экстремальных и тактических условиях, где надежность аппаратного обеспечения критически важна для поддержания связи.

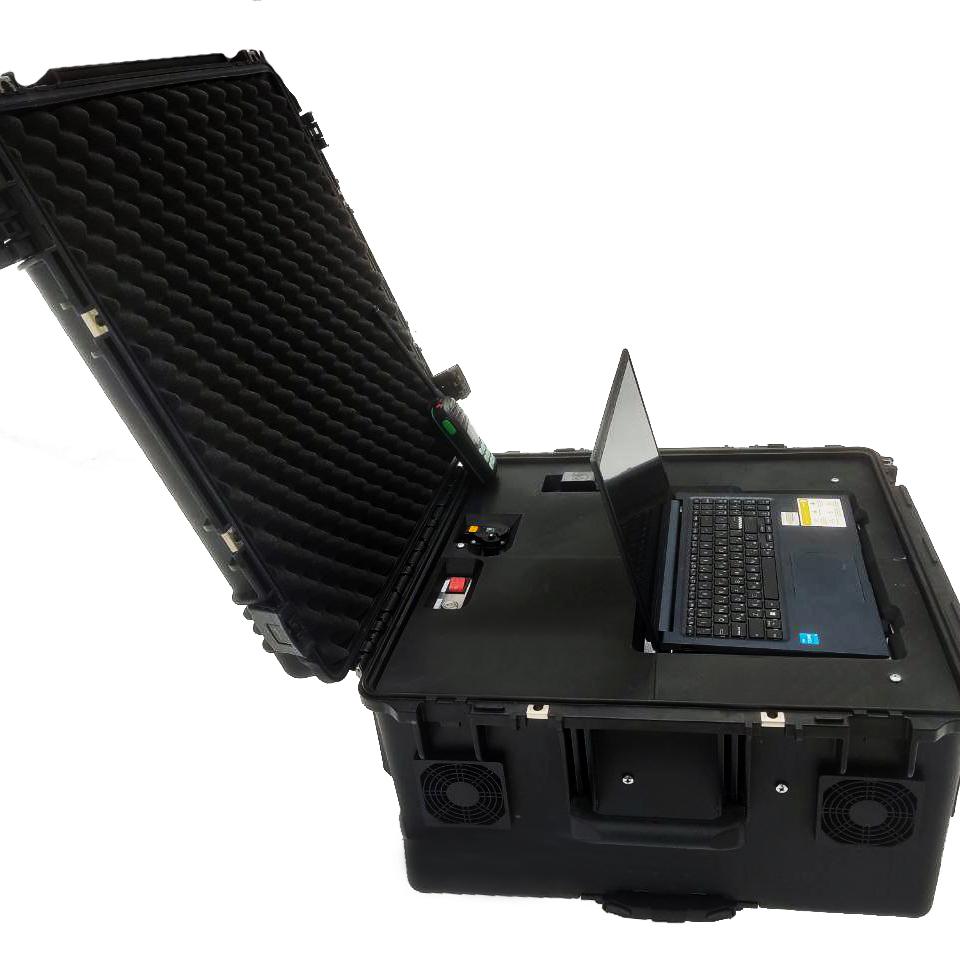

Герметичный кейс со степенью защиты IP55 надежно оберегает комплекс от пыли, влаги и механических воздействий. Активная система вентиляции поддерживает необходимый температурный режим.

Наличие влагозащищенных разъемов (USB, LAN, питание, антенные вводы для УКВ, Wi-Fi, спутника, GSM) обеспечивают стабильную работу комплекса исключая необходимость вскрытия корпуса. Что особенно важно в полевых условиях.

Комплекс самостоятельно генерирует необходимый набор сетевых служб, обеспечивая IP-адресацию, маршрутизацию, безопасность трафика. А также различные типы связи для всех подключенных пользователей.

МПАКС выступает в роли центрального узла, объединяющего разрозненные звенья связи (оперативно-тактические группы, передвижные пункты, штабы) в единое, защищенное информационное пространство.

Архитектура «Корсара» построена на принципе модульности, что позволяет системе адаптироваться к требованиям развертывания и изменять конфигурацию под конкретную задачу.

Модульная архитектура включает:

- Модуль спутниковой связи. Обеспечивает высокоскоростной, защищенный канал передачи данных на глобальные расстояния, формируя магистральный канал через спутники. Спутниковый канал VSAT в Ku-диапазоне формирует передачу данных, телефонии и ВКС в отсутствие инфраструктуры.

- Модуль УКВ-ретрансляции (DMR Tier 3 и аналоговый). Реализует мощное радиопокрытие на местности. Поддержка стандарта DMR Tier 3 позволяет не только осуществлять цифровое голосовое и пакетное соединение. Модуль УКВ-ретрансляции представляет собой полнофункциональный ретранслятор для создания или расширения зоны действия цифровой и аналоговой радиосвязи. Обеспечивает диспетчеризацию, запись переговоров и отображение геолокации абонентов.

- Модуль GSM сетей. Содержит 4G модем и многоканальный коммутатор, позволяя использовать имеющуюся сотовую инфраструктуру в качестве резервного или дополнительного канала связи при приближении к населенным пунктам. Модуль GSM-сетей (4G/LTE) использует публичные сети операторов как резервный или основной высокоскоростной канал. Многоканальный коммутатор обеспечивает отказоустойчивость связи при переключении между операторами

- Модули маршрутизации и безопасности. К данным модулям относится встроенный VPN-маршрутизатор для безопасного встраивания в сети заказчика и создания зашифрованных туннелей.

А также отдельный модуль маршрутизации с поддержкой сетевого экрана с поддержкой UISP для профессионального управления всей распределенной сетью, контроля трафика и безопасности. Данный модуль отвечает за сегментацию трафика и защиту внутренней сети от несанкционированного доступа.

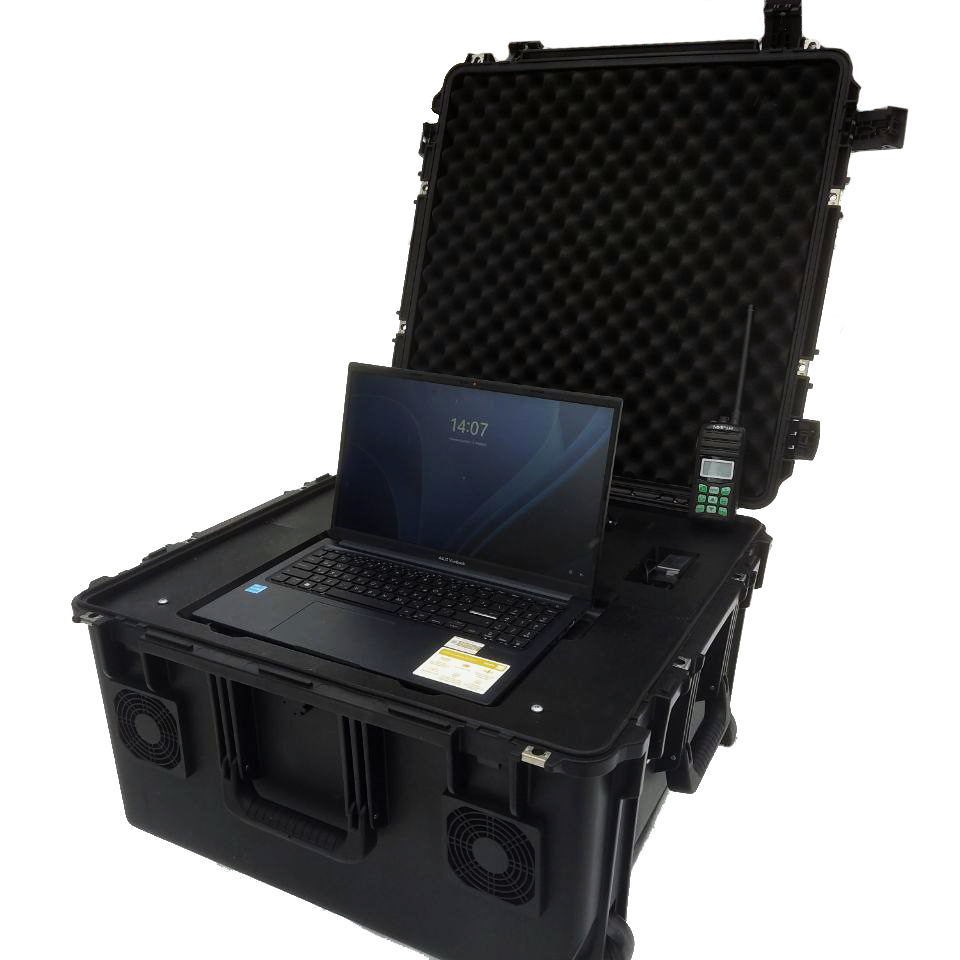

- Модуль АРМ. Модуль АРМ (Автоматизированное рабочее место) представляет собой единый интерфейс управления всем комплексом на базе защищенного ноутбука. Представляет собой центр управления связью, картографии, сообщениями и сервисами. Это позволяет вести управление и мониторинг из защищенного кейса или с выносного поста.

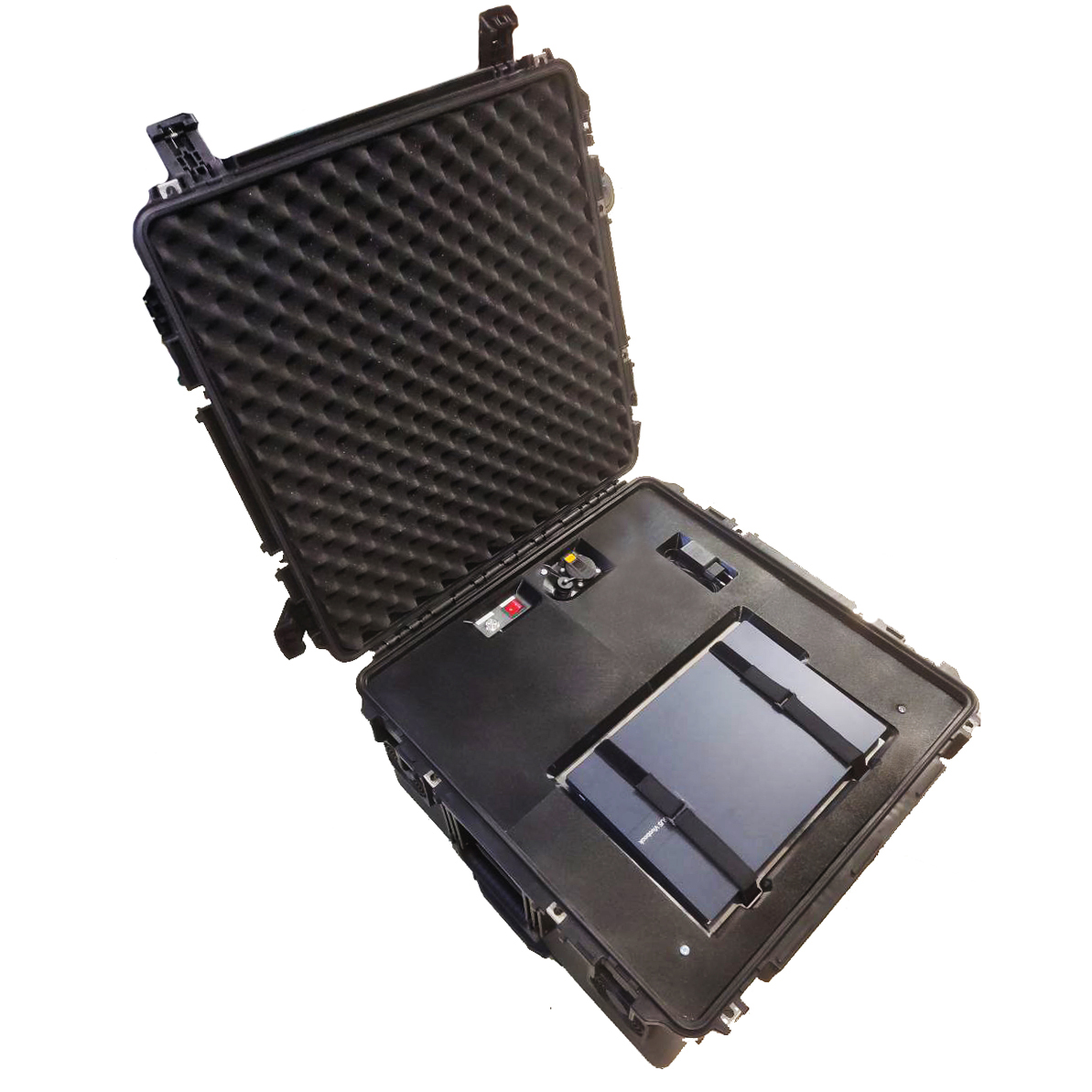

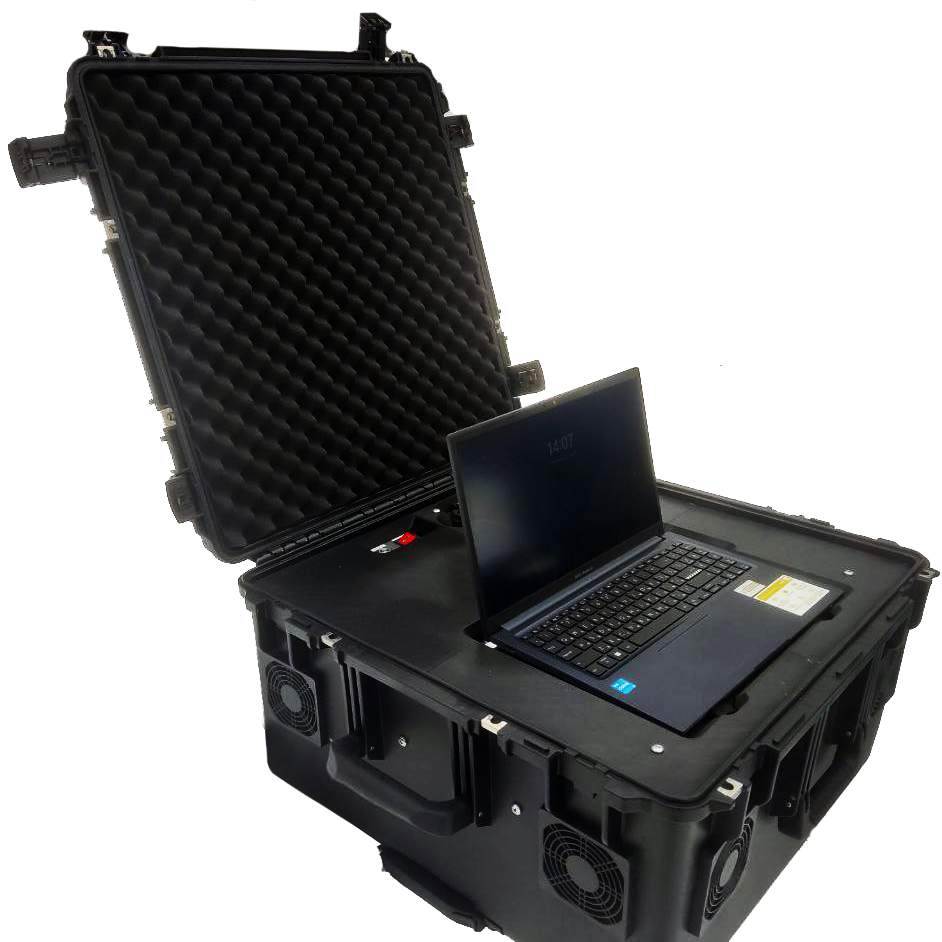

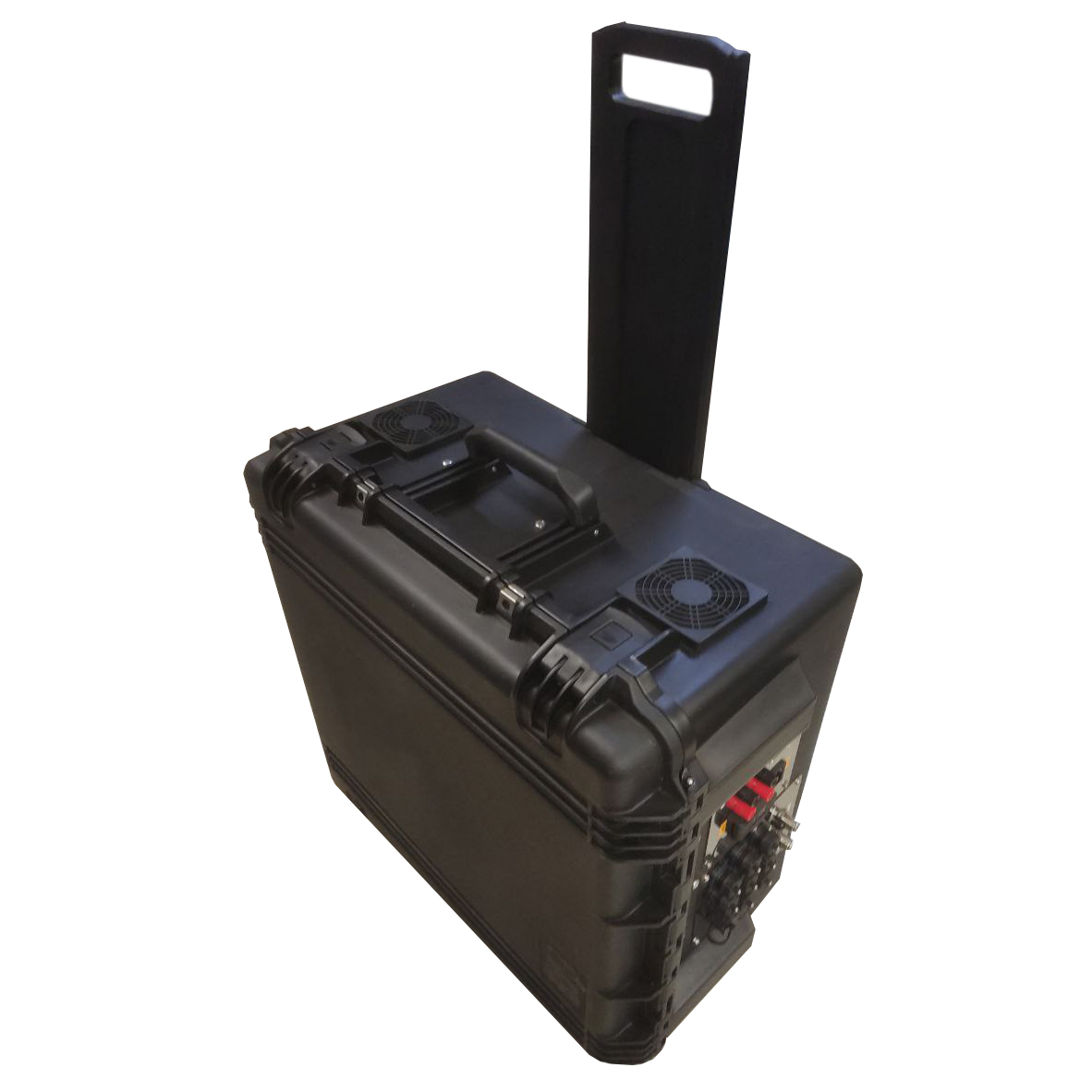

Все модули размещаются в ударопрочном, герметичном транспортном кейсе. Кейс оснащен клапаном избыточного давления, колесной системой и тремя ручками для удобства транспортировки.

В комплекте специализированный транспортировочный рюкзак. Предназначен для безопасной переноски комплекса в полевых условиях, а также на сложном рельефе.

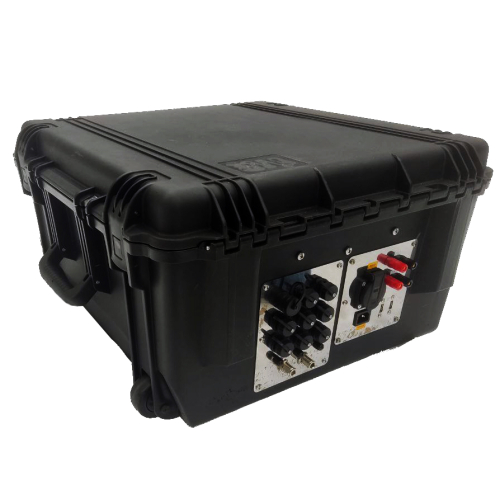

Для подключения внешнего оборудования предусмотрен набор влагозащищенных разъемов: LAN, USB. А также специальные вводы для выносных антенн:

- Внешний ввод для УКВ-антенн;

- Внешний ввод для станции спутниковой связи;

- Внешний ввод для Wi-Fi антенн и антенн мобильной связи.

Предусмотрена возможность выноса антенн (2 штук, подсоединенных к ретранслятору RX и TX) и Wi-Fi антенн, подключенных к маршрутизатору, на расстояние не менее чем на 70 метров от основного узла для оптимизации зоны покрытия.

Внутренняя система электропитания включает ИБП (источник бесперебойного питания), способный поддерживать полную работоспособность комплекса не менее 60 минут в случае отключения внешнего питания. Переход на АКБ происходит автоматически. Комплекс поддерживает внешнее питание 220В AC, а также имеет выходы 12В, 24В и 5В с блоком предохранителей для подключения периферийного оборудования.

Все модули МПАКС соединяются между собой общим ПО, расположенном на АРМ. Управление осуществляется как локально, так и удалённо системным инженером через центральный сервер, что обеспечивает полный контроль над комплексом из любой точки.

Корсар 20.20.2 разработан с учетом всех необходимых требований к каналам связи и сервисам:

- Проводные линии связи Ethernet: 10/100/1000Base-TX («медь») и 100/1000Base-FX («оптика»). Обеспечивает высокоскоростное соединение внутри локальной сети.

- Спутниковый канал передачи данных в Ku-диапазоне, обеспеченный по технологии VSAT. Создаёт глобальный широкополосный доступ к данным и внешним сетям.

- Канал по технологии беспроводной связи Wi-Fi – беспроводной доступ для мобильных пользователей в зоне покрытия. Обеспечивает защищенное, гибкое и мобильное подключение в радиусе контролируемой зоны.

- Передача данных между IP-устройствами внутри сети и с оборудованием через внешние каналы связи. Формирует единое цифровое пространство для безопасного обмена информацией.

- Телефония внутренняя в сети и внешняя с ТФОП (телефонной сетью общего пользования) и центральным узлом. Создает многоуровневый инструмент управления для внутренней эффективности и безопасного внешнего взаимодействия.

- Видеоконференцсвязь внутри сети, с центром и подобными узлами связи. Позволяет организовать оперативную удаленную связь между всеми абонентами и визуальный контроль на месте в режиме реального времени.

- Обмен сообщениями электронной почты внутри развертываемой сети, между внешними сетями. Применяется в качестве защищенного и контролируемого канала для документооборота и официальных коммуникаций без доступа в публичный интернет.

- ROIP. Возможность интеграции и преобразования радиосигналов в IP-пакеты, что позволяет объединять разнородные радиосети в единую цифровую среду.

- VPN (L2TP, SSTP). Поддержка протоколов L2TP и SSTP для создания защищенных туннелей между удаленными подразделениями и центральным узлом. Обеспечивая конфиденциальность трафика с помощью шифрования и аутентификации.

- Мессенджер. Встроенный защищенный инструмент для мгновенного обмена текстовыми сообщениями внутри развернутой сети.

- Картографический сервис. Обеспечение пользователей актуальными данными по текущему местоположению, статусу и состоянию объекта, а также зон ответственности и периметром охраняемых территорий.

- Объединение территориально разнесенных радиосетей. Возможность построения и консолидации территориально разнесенных радиосетей (например, нескольких УКВ-зон) в единую структуру. Позволяет передавать информацию напрямую, минуя промежуточные абонентские звенья.

- Диспетчеризация работы радиосредств, запись радиопереговоров. Централизованное управление работой всех подключенных радиостанций (включая DMR-терминалы), диспетчерский контроль и автоматическая запись радиопереговоров для обеспечения отчетности и безопасности.

- Геолокация радиосредств. Отображение на карте текущего пространственного положения всех подключенных радиосредств.

- Офисные программы совместного доступа на базе платформы, используемой в узлах. Данный инструмент создает единое защищенное рабочее пространство без необходимости использования публичных облаков.

- Авторизованный и защищенный доступ к централизованному сетевому хранилищу данных, расположенному в составе МПАКС. Обеспечивает сохранность и контроль всей критически важной информации.

«Корсар 20.20.2» — это интегрированное, программно-управляемое решение, где разнородные каналы связи (спутник, радио, сотовая связь) бесшовно коммутируются для обеспечения непрерывной, защищенной работы.

Сферы применения Корсар 20.20.2

Причины купить МПАКС

- Интеллектуальная коммутация. Все модули объединены в единый контур. Это обеспечивает сквозную передачу голоса (с поддержкой RoIP), данных и видео между разными технологиями — как будто вы работаете в одной сети

- Безопасность. Сквозное шифрование VPN, межсетевой экран, авторизованный доступ

- Универсальность связи. Телефония (IP/TFoП), видеоконференцсвязь, электронная почта, защищенный мессенджер

- Картографический сервис. Встроенный картографический сервис с отображением геолокации всех радиоабонентов и объектов в реальном времени

- Радиосетевая интеграция. Объединение территориально разрозненных DMR- и аналоговых сетей в единую систему с централизованной диспетчеризацией и записью

- Гибкое развертывание. Возможность выноса УКВ- и Wi-Fi антенн на расстояние до 70 метров для оптимального размещения. Вынос АРМ на базе ноутбука для работы из укрытия.

- Высокая оперативная готовность. Затраты времени на развертывание комплекса – минимальны.

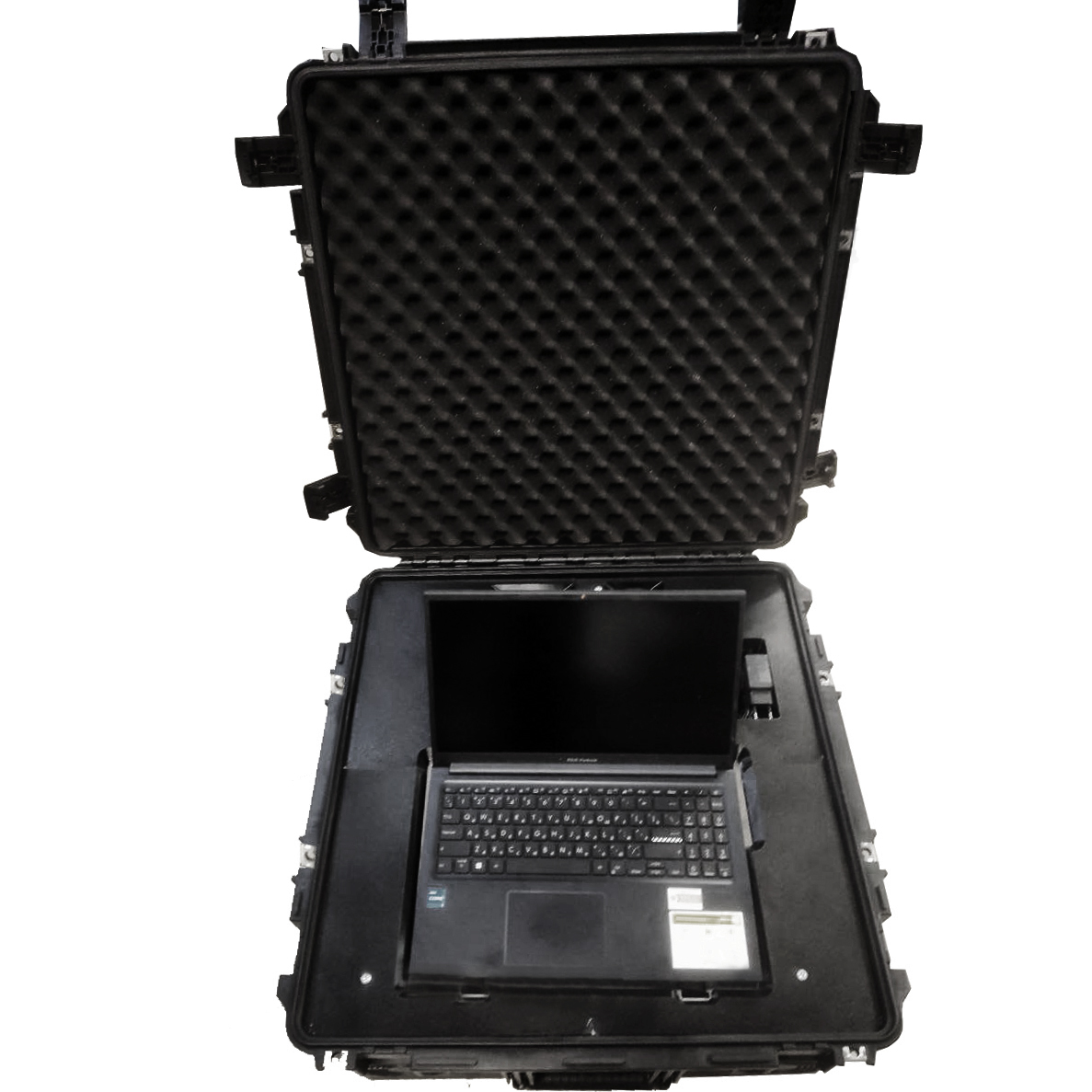

- Эргономика. Все органы управления и мониторинга выведены на верхнюю панель под крышкой.

- Прочный корпус. Все модули размещены в ударопрочном, герметичном транспортном кейсе.
