Маринэк предлагает решение на основе MotoTRBO
Программно-аппаратный комплекс для мониторинга системы связи MotoTRBO
Комплекс мониторинга системы цифровой связи на базе MotoТRBO
Компания «Маринэк», является разработчиком и поставщиком систем и решений связи. Продукты, выпущенные нашими инженерами-разработчиками и конструкторами, успешно работают в различных коммерческих и государственных структурах. Также компания «Маринэк» производит решения для автоматического и полуавтоматического управления техническими системами связи, интегрируя их с системами мониторинга, диспетчеризации, снятия информации с внешних датчиков, объединяя в единые информационные сети для упрощения алгоритмов взаимодействия между различными узлами всего аппаратно-программного комплекса, персоналом, управлением и обслуживающим его сегментом.
Объединяя лучшее, мы стараемся полностью соответствовать требованиям заказчика!
Общее описание комплекса:
Комплекс мониторинга системы цифровой связи на базе MotoTRBO представляет собой программно-аппаратный комплекс, осуществляющий мониторинг системы связи, организованной посредством радиостанций MotoTRBO на базе цифрового стандарта DMR. Комплекс способен мониторить систему, состоящую от двух радиостанций, с возможностью наращивания парка, оснащая новые станции ключами и, по необходимости, дополнительными модулями, без внесения изменения в диспетчерскую часть.
В основе комплекса лежит защищенный ноутбук с диспетчерским софтом, способным обеспечивать следующий функции:
- Отображение местоположение абонентов на электронных картах, построение маршрутов, контроль нахождения в регионах
- Контроль покидания абонентом указанной зоны, либо зоны работы сети
- Контроль положения сотрудника “Man down”
- Прием и передача голосовых вызовов в различных радиосетях, запись всех радиопереговоров
- Прием и обработка тревожных вызовов от радиоабонентов
- Прием и передача текстовых сообщений, пересылка текстовых сообщений на E-mail
- Прием и обработка сигналов телеметрии от радиоабонентов
- Журнал событий, статистика и отчеты
- Функции автоматизации процессов: активность абонентов, одинокий работник, геофенсинг, блокировка недоступного абонента, контроль скорости, отправка текстовых сообщений по расписанию, интеграция с E-mail и прочeе
Все необходимые сведения предоставляется в удобном и легко воспринимаемом формате, регулируемом администратором комплекса. Также диспетчер оснащён мобильными радиостанциями для осуществления радиопереговоров с другими абонентами и обмена с ними информацией в автоматическом, полуавтоматическом и ручном режиме. Вся система легко наращиваема как дополнительным функционалом, так и количеством работающих абонентов.
Визуально информация, предоставляемая системой, выглядит так:
При работе с геомониторингом вид будет следующим:
Используемые карты:
Онлайн карты:
- OpenStreetMaps – бесплатные онлайн карты. Включают в себя следующие режимы отображения: MAPNIK, CYCLE, TRANSPORT, LANDSCAPE и MAPQUEST. Для более подробной информации о картах OpenStreetMaps посетите официальный сайт:
http://www.openstreetmap.org - Microsoft BING – платные карты, разработанные компанией Microsoft. Включают в себя следующие режимы отображения: BING_ROAD, BING_AREA и BING_HYBRID. Вы можете бесплатно пользоваться картой BING Maps в течение 90 дней после чего, в случае дальнейшего использования, ее необходимо будет приобрести. По вопросам приобретения перейдите по ссылке:
http://msdn.microsoft.com/en-us/library/ff428642.aspx
Оффлайн карты
- TRBOmap – оффлайн карты, которые создаются под нужды конкретного клиента. Необходимо загрузить фрагмент карты, выполненной в проекции Меркатор, и произвести калибровку карты
- TMap – оффлайн карты, которые создаются под нужды конкретного клиента. Для создания карты может быть использовано любое изображение, после чего необходимо произвести калибровку
- Карты ГИС Панорама – оффлайн карта России. Для более подробной информации посетите официальный сайт:
http://www.gisinfo.ru/ - Beacon 2D – оффлайн карта в формате 2D для позиционирования внутри зданий. Вы можете создать данную карту с помощью Конвертера 2D Карт Помещений. Чтобы открыть данный конвертер перейдите в раздел Администрирование – Утилиты - Конвертер 2D Карт Помещений
- Beacon 3D –оффлайн карта в формате 3D для позиционирования внутри зданий. Используются только файлы формата DirectX(.x)
- Карты в формате MapLib map – бесплатные оффлайн карты. Для оптимальной работы требуется большая оперативная память и установленная программа Franson GPSTools. Для более подробной информации о Franson GPSTools посетите официальный сайт:
http://franson-GPStools.software.informer.com/2.3/ - Пректы карты в формате TatukGIS – платная оффлайн карта. Для более подробной информации о TatukGIS посетите официальный сайт:
http://www.tatukgis.com/ - Карты от компании Ингит - платная оффлайн карта. Для более подробной информации о картах Ингит посетите официальный сайт:
http://www.ingit.ru/
Схема построения сети:

Состав комплекса мониторинга системы цифровой связи на базе MotoTRBO

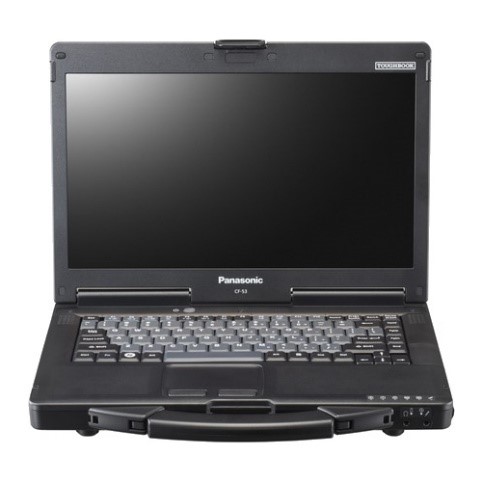

- Основной блок на базе Panasonic TOUGHBOOK CF
- Процессор: Core i5
- Частота процессора: от 2300 МГц
- Объем оперативной памяти: от 2 Гб
- Объем жесткого диска: от 128 Гб
- Размер экрана: 14 "
- Видеокарта: Intel HD Graphics 3000 / Intel HD Graphics 4000
- Вес: 2.75 кг
- Оптический привод: DVD-RW
- ОС: от Windows 8.1
- Звуковая карта
- Наушники с микрофоном
- Динамики

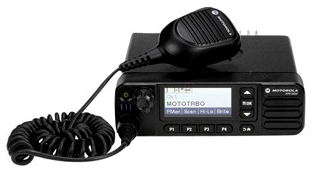

- Мобильная станция Motorola DM4400E MBAR507D * 2 комплекта, для постоянной работы на двух тайм-слотах.
- Частотный диапазон УВЧ: 403 - 470 МГц
- Электропитание: 1–20 Вт
- Возможность работы с ретранслятором
- Размеры В х Ш х Г 53 x 175 x 206 мм
- Масса 1.8 кг
- Количество каналов DM4400e/DM4401e: 99
- Разнос каналов 12,5, 20, 25 кГц
- Тип системы Обычный, IP Site Connect, Capacity Plus, Capacity Max, Connect Plus Trunking
- Военный стандарт MIL 810 C, 810 D, 810 E, 810 F, 810 G
- Стандарты защиты IP54
- Диспетчерский специализированный софт TRBOnet™ Enterprise 4.8
Пакет базовый + модуль геофенсинг + модуль «Одинокий работник» = 10 лицензий на портативные радиостанции. Возможность работы с мобильного клиента.
Функциональный возможности:- Управление переговорами
- Режим экстренных (тревожных) вызовов
- Текстовые и голосовые сообщения
- Передача сообщений по E-mail
- Объединение аналоговых и цифровых сетей
- GPS мониторинг (поддержка растровых и векторных карт)
- Поддержка телеметрии
- Журнал событий, статистика и отчеты
- Шифрование данных TCP
- Поддержка Capacity Plus и IP Site Connect
- Доступ к радиоканалам с помощью персонального компьютера и диспетчерского приложения TRBOnet
- Дистанционное переключение каналов и рабочих зон стационарной радиостанции, подключенной к "Агенту"

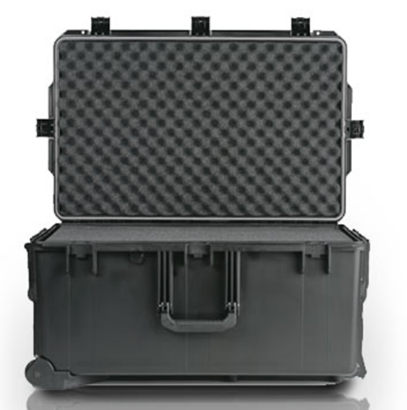

- Система хранения комплекса
- Бокс - корпус из HPX® полимера. 5 замков-застежек
- 2 колеса и выдвижная ручка для удобства транспортировки
- Атмосферный клапан для выравнивания давления
- 3 обрезиненные ручки для переноски (фронтальная и боковые)
- Дополнительная система охлаждения. Крепления для оснастки. Выводы антенн и питания на внешние стенки. Ложемент и/или модульные перегородки. Треноги антенн. Место под хранения АКБ и ЗУ
- Шлюз коммутации радиосервера и радиостанции * 2 комплекта, для постоянной работы на двух тайм-слотах
- Радио IP шлюз TRBOnet Swift А002 предназначен для дистанционного подключения цифровых радиостанций MotoTRBO к программному обеспечению TRBOnet через IP сети
- Контроллер выполнен в виде отдельного блока с необходимыми коммутационными элементами и индикаторами режимов работы
Подключаемое оборудование: Цифровые радиостанции Motorola MotoTRBO серии DM3xxx / DM4xxx
Основные характеристики:- Габариты 180 x 90 x 30 мм
- Вес 320 гр.
- Питание 12 B / 300 мА
- Сетевая инфраструктура
В составе кабелей коммутации, питания, DATA и прочие периферии для полноценного сбора системы
- Монтажный комплект

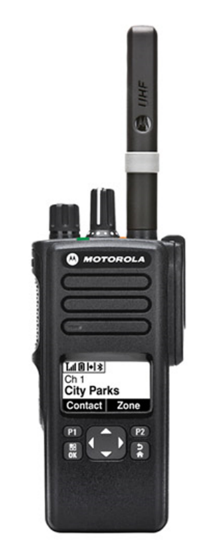

- Носимая радиостанция Motorola DP4601E * 5 комплектов
Общие характеристики:
- Диапазон частот, МГц: 403-527 МГц
- Количество каналов: 1000
- Шаг сетки частот, кГц: 12,5 20 25
- Напряжение питания,В: 7,5 В
- Диапазон рабочих температур,°С: -30...+60
- Габаритные размеры, мм: 130.3 x 55.2 x 38.7
- Вес (с АКБ и антенной), г: 426
- Характеристики приёмника:
- Интермодуляционная избирательность, дБ: 70
- Мощность аудиовыхода, Вт: 0,5
- Характеристики передатчика:
- Выходная мощность, Вт: 1-4 Вт (UHF)

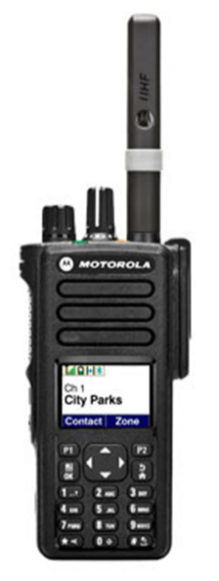

- Носимая радиостанция Motorola DP4801E * 5 комплектов
- Общие характеристики:
- Диапазон частот, МГц: 403-527 МГц
- Количество каналов: 1000
- Шаг сетки частот, кГц: 12,5 / 20 / 25 Напряжение питания, В: 7,5 В
- Диапазон рабочих температур, °С: -30...+60
- Габаритные размеры, мм: 130.3 x 55.2 x 41.1
- Вес (с АКБ и антенной), г: 356
- Характеристики приёмника:
- Интермодуляционная избирательность, дБ: 70
- Мощность аудиовыхода, Вт: 0,5 Вт
- Характеристики передатчика: Выходная мощность, Вт: 1-4 Вт (UHF)
