Motorola и ТАШ для нефтеперерабатывающего завода
Инженеры Маринэк в рамках партнерства с отечественным нефтеперерабатывающим заводом разработали и реализовали проект оснащения предприятия системой двухсторонней связи, охватывающей диспетчерский пункт и удаленные периферийные объекты – две эстакады. Наличие такой конфигурации позволило заказчику в значительной степени оптимизировать обмен информацией и процесс принятия решений в режиме реального времени, усилить безопасность собственных объектов, сэкономить значительные средства при обеспечении полученного функционала предложенным компанией Маринэк способом.
Перед инженерами Маринэк была поставлена следующая задача:
- Диспетчер должен иметь возможность в любой момент связаться с любым переговорным устройством
- Диспетчер должен иметь возможность в любой момент сделать объявление по громкой связи
- Оборудование, используемое на эстакадах, должно соответствовать стандарту взрывозащиты Ex
- Расстояние между диспетчерской и эстакадами – 500 м и 1000 м
- Между диспетчерской и эстакадами связь должна быть беспроводной
При реализации данного проекта были использованы радиостанции Motorola и промышленные телефоны ТАШ в качестве оконечных устройств на периферии. Для обеспечения совместной работы такого оборудования инженеры Маринэк разработали специальный адаптер для коммутации радиостанций с телефонными линиями, с помощью которого можно конвертировать радиосигнал в телефонный и наоборот. На базе этого решения была реализована специальная схема связи: в диспетчерском пункте установлены пульт диспетчера, шкаф с радиостанциями, специальными адаптерами, дуплексерами. Наружу из диспетчерского пункта вынесены соответствующие антенны. На эстакадах располагаются взрывозащищенные боксы, в которых также располагаются адаптеры и дуплексеры, антенны вынесены наружу.
Таким образом, диспетчер имеет возможность в любой момент времени связаться с работниками на эстакадах вне зависимости от погоды и других факторов, равно как удаленные работники имеют постоянную возможность вызвать диспетчерский пункт. Отсутствие лишних проводов лишает данную систему связи основной уязвимости, свойственной для подобных проектов, а также снижает себестоимость ее установки. Использование промышленных телефонов с классом взрывозащиты, а также соответствующих радиостанций, позволяет полностью исключить влияние оборудования на уровень безопасности объектов, полностью удовлетворить всем установленным нормам, предъявляемым к предприятию.
Рации Motorola – это одни из самых надежных и функциональных средств радиосвязи, позволяющие реализовать практически любую конфигурацию системы. Многие модели радиостанций Моторола имеют сертификат транспортной безопасности на соответствие требования постановления Правительства № 969, предъявляемым к оборудованию, используемому на объектах транспорта и транспортной инфраструктуры.
Промышленные телефоны ТАШ – продукция отечественной разработки и производства, исключительно надежное оборудование, имеющее категорию взрывобезопасности. Использование телефонов ТАШ на предприятии – это гарантия безопасности, безотказность в работе, простота обслуживания, возможность интеграции с более сложным оборудованием связи.
Компания Маринэк предлагает нефтеперерабатывающим предприятиям и другим производственным компаниям сотрудничество в области телефонизации сложных объектов в соответствии с нормами безопасности и решаемыми задачами. Оригинальная инженерия и использование классического оборудования от мировых и отечественных производителей, подтвердившего свою надежность во многих сложных проектах, совместно дают синергетический эффект, когда итоговый результат превышает по эффективности и функциональности простую сумму слагаемых для его достижения. Инженерная мысль специалистов Маринэк всегда направлена прежде всего на простоту решения, поэтому, обратившись к нам, вы всегда можете рассчитывать на экономически целесообразный проект, который при всей своей относительной простоте в полной мере удовлетворит вашим требованиям.

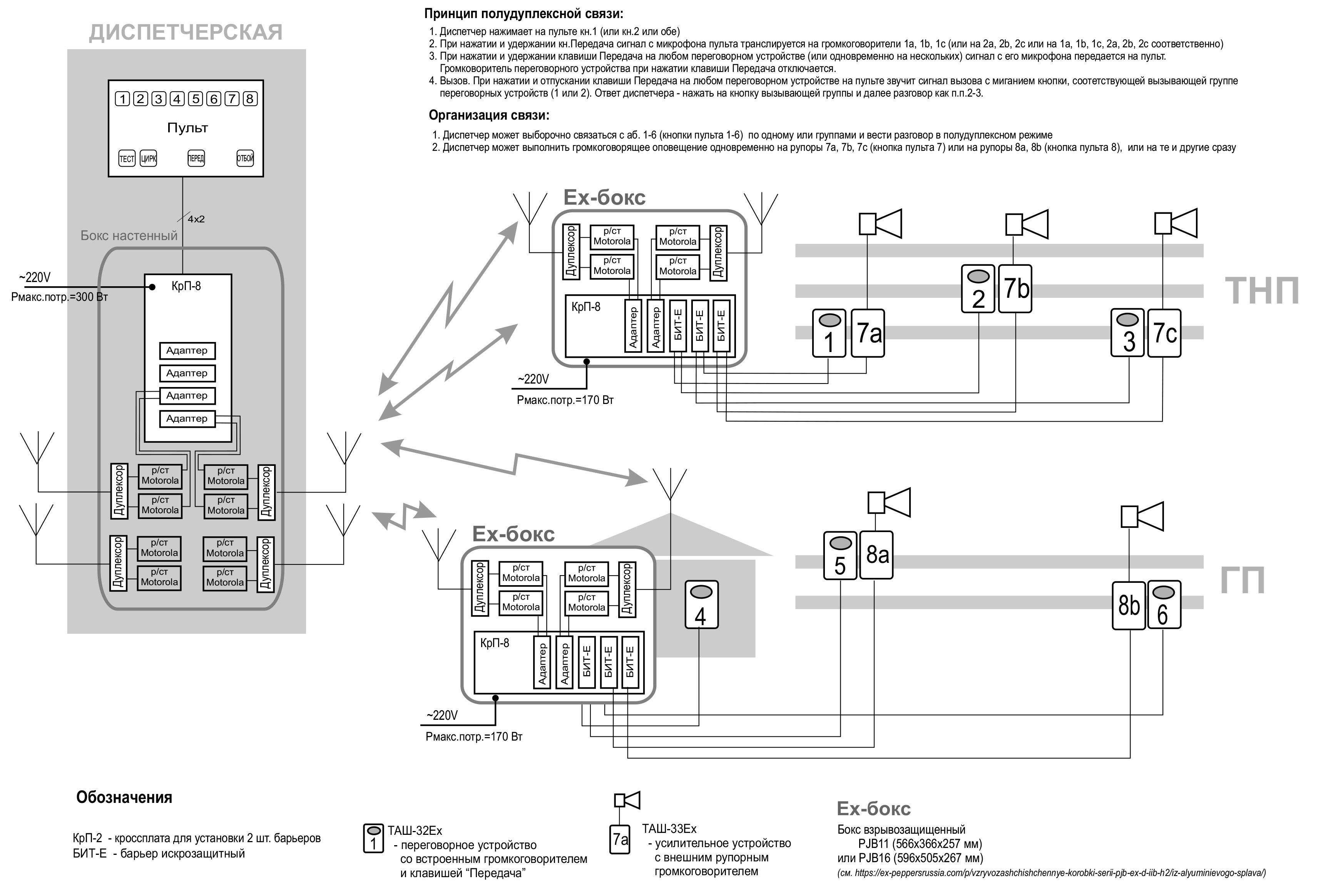

Структурная схема системы связи для нефтеперерабатывающего завода (скачать):
