Второе поколение NEXEDGE

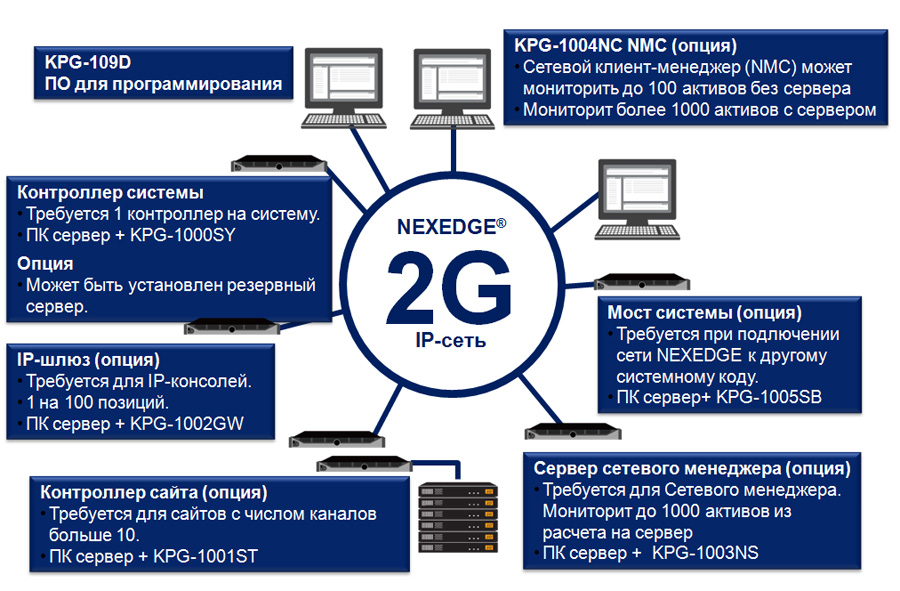

Архитектура сети второго поколения NEXEDGE

Основные характеристики NEXEDGE второго поколения

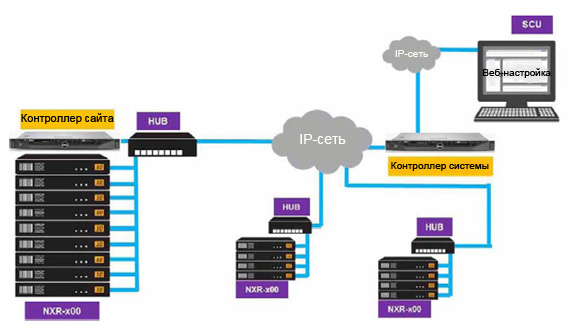

Многосайтовая система

Система состоит из одного Контроллера системы, нескольких Контроллеров сайта (для комбинированного или специального применения) и нескольких репитеров.

Эта система работает на нескольких сайтах (максимум 48 сайтов), используется Межсайтовый вызов. Блок конфигурации системы SCU управляется Контроллером системы.

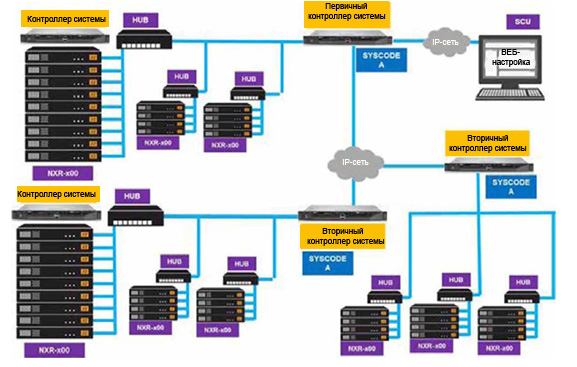

Глобальная система

Система, построенная путем соединения нескольких Односайтовых или Многосайтовых систем с помощью одного системного кода.

При соединении нескольких систем с одним и тем же системным кодом, структура может превысить лимит в 48 сайтов, существующий в Многосайтовой системе.

Блок конфигурации системы SCU управляется Первичным контроллером системы, который принадлежит одной из систем, входящих в состав Глобальной системы, а Вторичные контроллеры используют данные Первичного контроллера системы.

Составляющие NEXEDGE

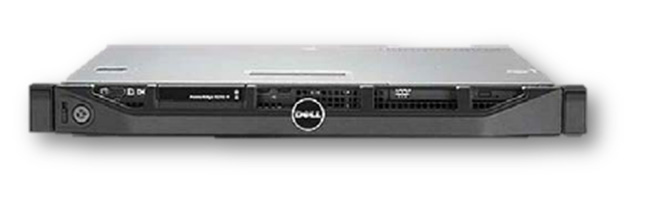

Контроллер системы: KPG-1000SY

• Контроллер системы — это устройство для управления информацией системы, состоящей из максимум 48 сайтов. Требуется наличие одного Контроллера системы в каждой системе.
• Контроллер системы позволяет Блоку конфигурации системы SCU функционировать и управляет системой.
• Уровень доступа: несколько системных операторов.
• В структуре Глобальной системы один из Контроллеров системы, входящих в состав системы, является Первичным, обеспечивающим работу Блока конфигурации системы SCU.
• Для настройки системы второго поколения предусмотрен доступ к SCU через веб-браузер ПК.
• Не требуется установки программного обеспечения на ПК.

Резервирование сервера:

• Зеркальное копирование сервера
• Два источника питания для сервера
• Две Ethernet для сервера
• Односайтовый режим работы, когда сервер выходит из строя

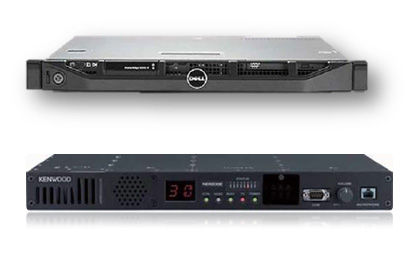

Контроллер сайта: KPG-1001ST

• Контроллер сайта представляет собой устройство для управления каналами, входящими в структуру сайта или связывающими с Контроллером системы.
• Если сайт состоит из менее чем девяти каналов, репитер также может использоваться в качестве Контроллера сайта.

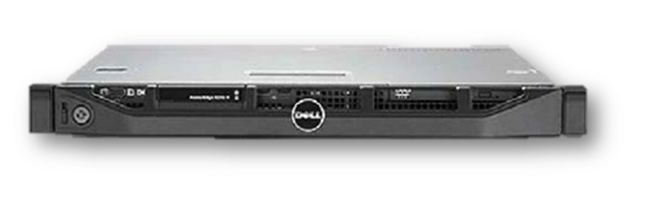

IP-шлюз: KPG-1002GW

• IP-шлюз представляет собой прибор для подключения устройства, совместимого с консольным интерфейсом NXIP.
• Максимум 10 IP-шлюзов могут быть подключены к одному Контроллеру системы.
• 100 консольных блоков могут быть подключены к одному IP-шлюзу, следовательно, максимум 1000 консолей может быть подключено к одному Контроллеру системы.

Возможности NEXEDGE второго поколения

Основные характеристики

Новые функции

• Доступна настройка системы через веб, позволяющая нескольким системным администраторам из разных мест параллельно менять конфигурацию.
• Доступна возможность автоматической корректировки времени для всей системы с поддержкой сервера NTP.
• Запись сообщений теперь осуществляется по-другому: если ранее запись велась на сайте, то теперь она ведется централизованно.
• Прямое назначение частоты. В отчете CCH или сообщении TCH поддерживается способ прямого назначения частоты. Указывая данные о частоте от системы при добавлении системного канала, абонентская установка обеспечивает возможность использования добавленного канала без перезаписи данных FPU, даже если добавленные данные о частоте не зарегистрированы в абонентской установке. (Обновление версии)
• По сравнению с системой NEXEDGE первого поколения, в новом поколение может быть включено больше абонентских установок, использующих GPS при условии установки выделенного GPS-канала. (Обновление версии)
• Поддерживается автоматическое получение ESN абонентской установки, что устраняет необходимость ручного ввода системным администратором. (Обновление версии)
• Регистрационный мониторинг, обеспечивающий возможность подтвердить, где в настоящее время зарегистрирован отдельный индивидуальный пользователь (UID) и с какой группой (GID) отдельный индивидуальный пользователь зарегистрирован.

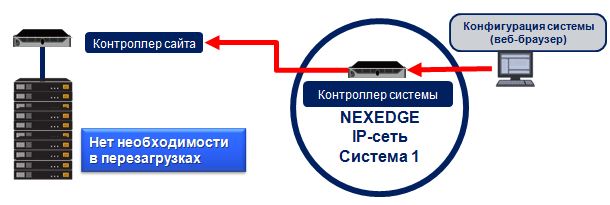

Меньше перезагрузок + Быстрые перезагрузки = Перезапуск

При изменении настроек, каждый репитер должен быть перезагружен.

Проектирование сети на базе сервера позволит избежать перезагрузки репитера. Большинство изменений настроек появляются сразу либо после простого перезапуска.

Перезагрузка репитера потребуется при обновлении прошивки, однако займет 2 минуты из 10 минут.

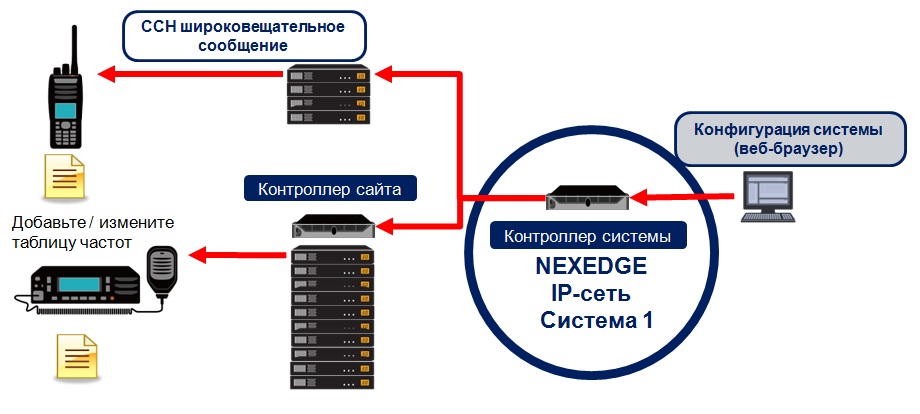

Динамическое назначение частоты

Все новые частоты (CCH или TCH), добавленные в систему, доводятся для всех устройств системы автоматически.

Вам не придется собирать все радиоприемники для перепрограммирования и добавления новых частот. Если вы работаете в полевых условиях, ваша радиостанция автоматически обновит таблицу частот посредством получения широковещательного сообщения CCH.

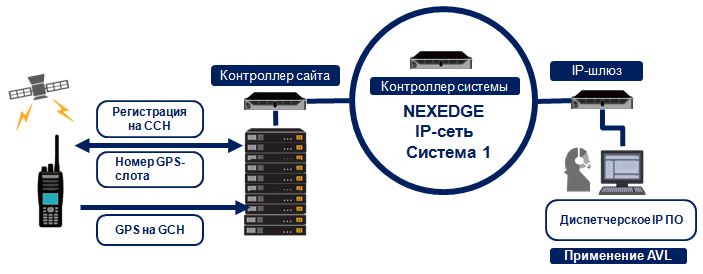

Расширение возможностей GPS

После регистрации устройств системы, Контроллер системы сможет определить, сколько устройств с GPS используется и скольким установлено время отправки отчетов на трафиковый канал TCH. Больше никаких GPS-данных на CCH!

Более того, в целях минимизации нагрузки данных изменен протокол вещания.

Всё это привело к расширению GPS-возможностей системы.

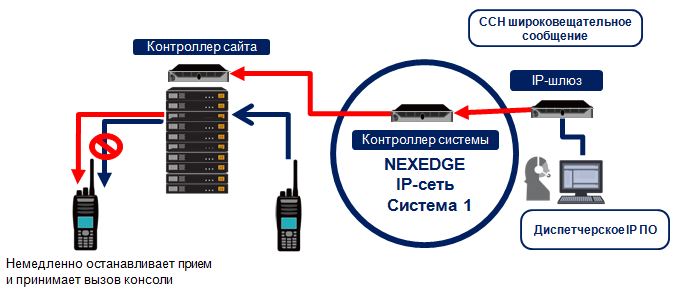

Прерывание вызова для консоли

Приоритетное прерывание вызова обозначает, что консоль занимает канал, если все трафиковые каналы TCH используются.

Консоль в таком случае будет использовать канал связи TCH, даже если устройство системы осуществляет передачу.

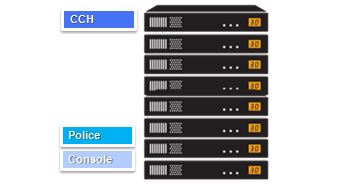

Защищенный приоритетный канал

Создание трафикового канала для специальных групп в целях обеспечения связи 24/7 во время миссии/операции для определенных пользователей.

Защищенный канал может быть назначен на определенный канал TCH для специальных групп или консоли. Это позволит приоритетным конечным пользователям иметь доступ к системе 24/7.

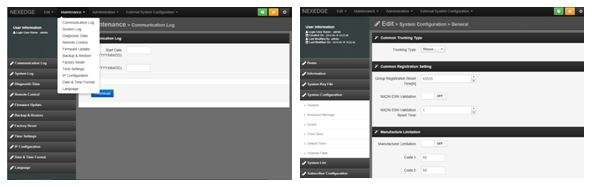

Настройка с множественным доступом на базе бразуера

Инструмент настройки системы на базе браузера обеспечивает множественный и гибкий доступ к системе. Заменяет текущую модель KGP-110SM.

• Точка множественного доступа
• Несколько пользователей и управление доступом
• Унифицированная версия встроенного ПО для управления.
  После того, как вы загрузите последнюю версию ПО на Контроллер системы, оно автоматически обновит все NXR, подключенные к сети.
• Усовершенствованное управление журналом.
  Контроллер системы берет на себя все записи, включая вызовы консолей и даже исходящие вызовы в другие сети.

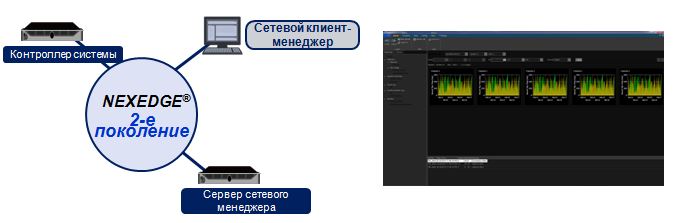

Полнофункциональное сетевое управление

• Точка множественного доступа
• Несколько пользователей и управление доступом
• Мониторинг и менеджмент устройств IP-сети
• Мониторинг регистрации абонентов
• Запись событий и анализ
• Журнал вызовов и управление (по группам, сайту, типу вызовов и т.п.)
• Отчет и предупреждение
• Мониторинг сервера NEXEDGE
• Мониторинг репитера NEXEDGE
• Мониторинг других устройств IP-сети
